Comment personnaliser des aimants en néodyme à tête fraisée pour des projets OEM ?

Les aimants en néodyme sur mesure dotés de trous fraisés constituent la solution idéale pour les besoins d'assemblage simples, mais uniquement s'ils sont correctement spécifiés. Si les dimensions, le type de vis ou le revêtement ne sont pas adaptés, vous risquez de vous retrouver avec des aimants fissurés, des assemblages défaillants, de la corrosion ou une force de maintien réduite.

En tant que professionnel aimants à tête fraisée sur mesure En tant que fabricant, j'ai rédigé ce guide afin de passer en revue les six caractéristiques techniques principales que vous devrez définir pour vos projets OEM : dimensions et géométrie des alésages, qualité de l'aimant et plage de température admissible, tolérances, revêtement, sens de magnétisation et compatibilité des vis.

Elle identifie également clairement les erreurs courantes à éviter, telles que le non-respect de la température de fonctionnement, l'utilisation d'une tête de vis inadaptée ou l'omission de plans. Réalisez votre projet en toute confiance grâce à cette approche basée sur une liste de contrôle. Évitez les problèmes et économisez du temps et de l'argent.

Pourquoi il est important de bien choisir ses aimants à trous fraisés

Les aimants en néodyme sont puissants. Ils sont également fragiles.

Ajoutez-y un trou fraisé, et vous obtenez un point de concentration des contraintes. Vous ne vissez pas correctement ? Ça se fissure. Vous utilisez la mauvaise vis ? Ça se fissure. Vous choisissez le mauvais revêtement ? Ça rouille.

La bonne nouvelle ? Ce n'est pas compliqué de bien s'y prendre. Il suffit de respecter six critères essentiels.

Comment personnaliser des aimants en néodyme à tête fraisée pour des projets OEM ?

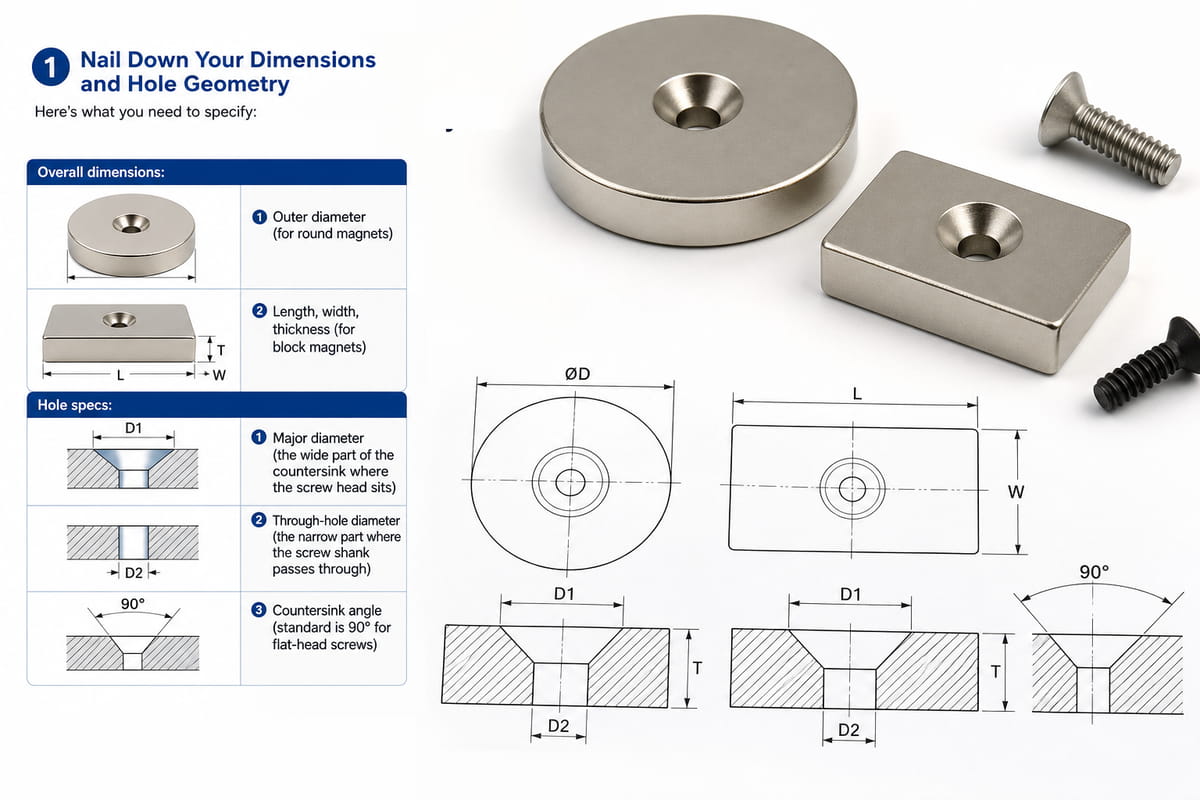

Étape 1 : Définissez vos dimensions et la géométrie des trous

C'est là que la plupart des gens se trompent.

Ils commandent un aimant qui est “ à peu près de la bonne taille ”. Puis ils se demandent pourquoi il ne rentre pas.

Voici les informations que vous devez préciser :

Dimensions hors tout :

• Diamètre extérieur (pour les aimants ronds)
• Longueur, largeur, épaisseur (pour les aimants en bloc)

Caractéristiques des trous :

• Diamètre principal (la partie la plus large de la fraise à chanfreiner, où repose la tête de vis)
• Diamètre du trou traversant (la partie la plus étroite par laquelle passe la tige de la vis)
• Angle de fraisage (90° en standard pour les vis à tête plate)

Conseil de pro : l'angle de fraisage de 90° convient à la plupart des vis à tête plate standard. Si vous utilisez un autre type de vis, précisez-le. Ne faites pas de suppositions.

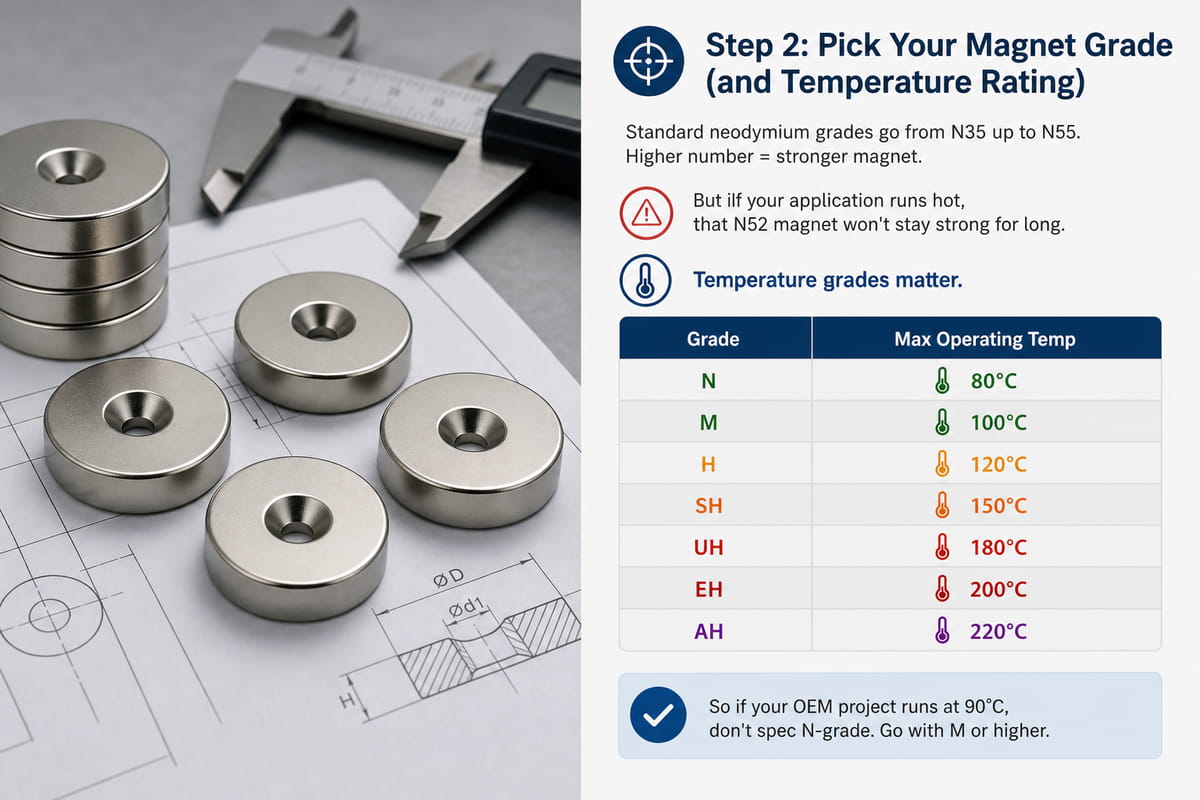

Étape 2 : Choisissez la classe d'aimant (et la plage de température)

C'est là que les choses deviennent intéressantes.

Les nuances standard de néodyme vont de N35 à N55. Plus le chiffre est élevé, plus l'aimant est puissant. C'est assez simple, non ?

Mais voilà le problème :

Si votre application génère beaucoup de chaleur, cet aimant N52 ne conservera pas longtemps sa puissance.

Les classes de température ont leur importance. Beaucoup.

Donc, si votre projet OEM fonctionne à 90 °C, n’optez pas pour la classe N. Choisissez plutôt la classe M ou une classe supérieure.

D'après mon expérience, la plupart des ingénieurs des équipementiers négligent cette étape. Ils se demandent ensuite pourquoi leur assemblage perd de sa force de maintien au bout de six mois.

Ne soyez pas ce genre de personne.

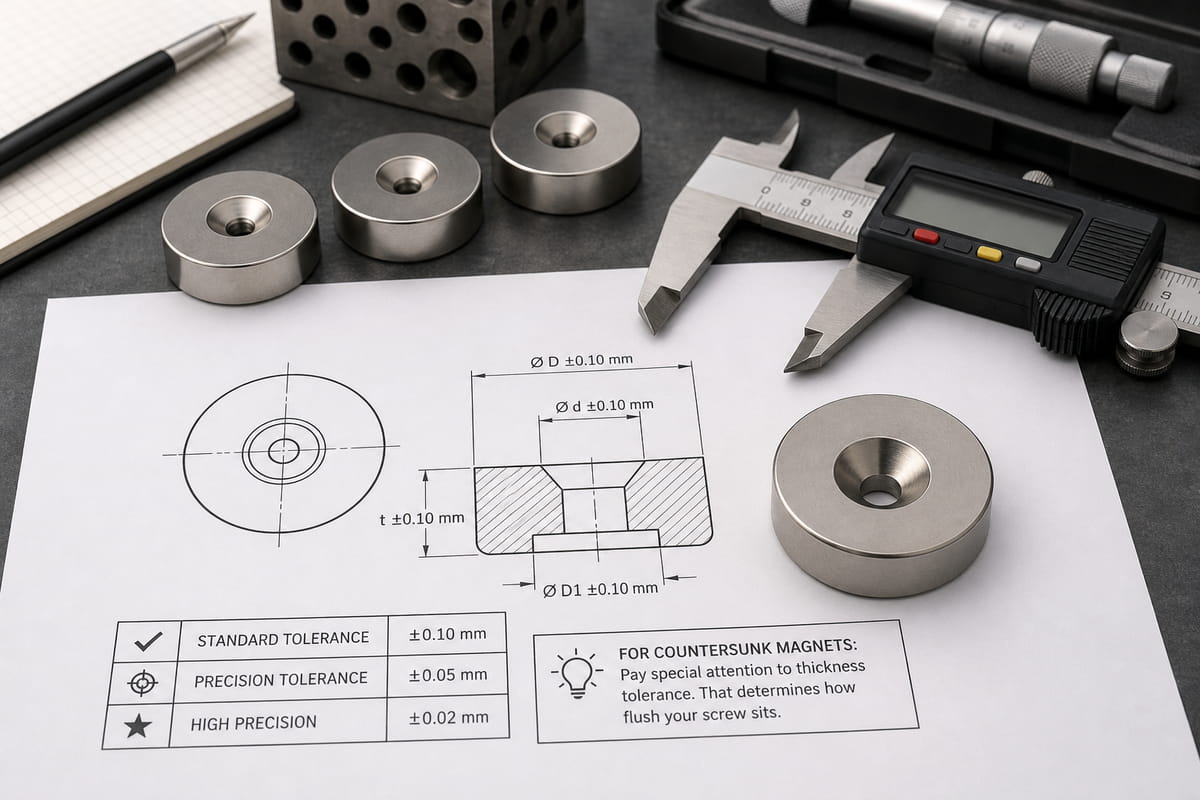

Étape 3 : Définir vos tolérances

Le néodyme est dur. Mais il est aussi cassant.

Si vous réglez les tolérances de manière trop lâche, votre aimant va vaciller dans son logement. Si vous les réglez de manière trop serrée, vous risquez de le fissurer lors de l'installation.

Voici ce que je recommande :

• Tolérance standard : ±0,10 mm (précision suffisante pour la plupart des applications)
• Tolérance de précision : ±0,05 mm (adapté aux aimants OEM sur mesure)
• Haute précision : ±0,02 mm (pour les ajustements serrés dans le cadre d'un assemblage automatisé)

Pour les aimants à tête fraisée, veillez tout particulièrement à la tolérance d'épaisseur. Celle-ci détermine à quel point votre vis affleure la surface.

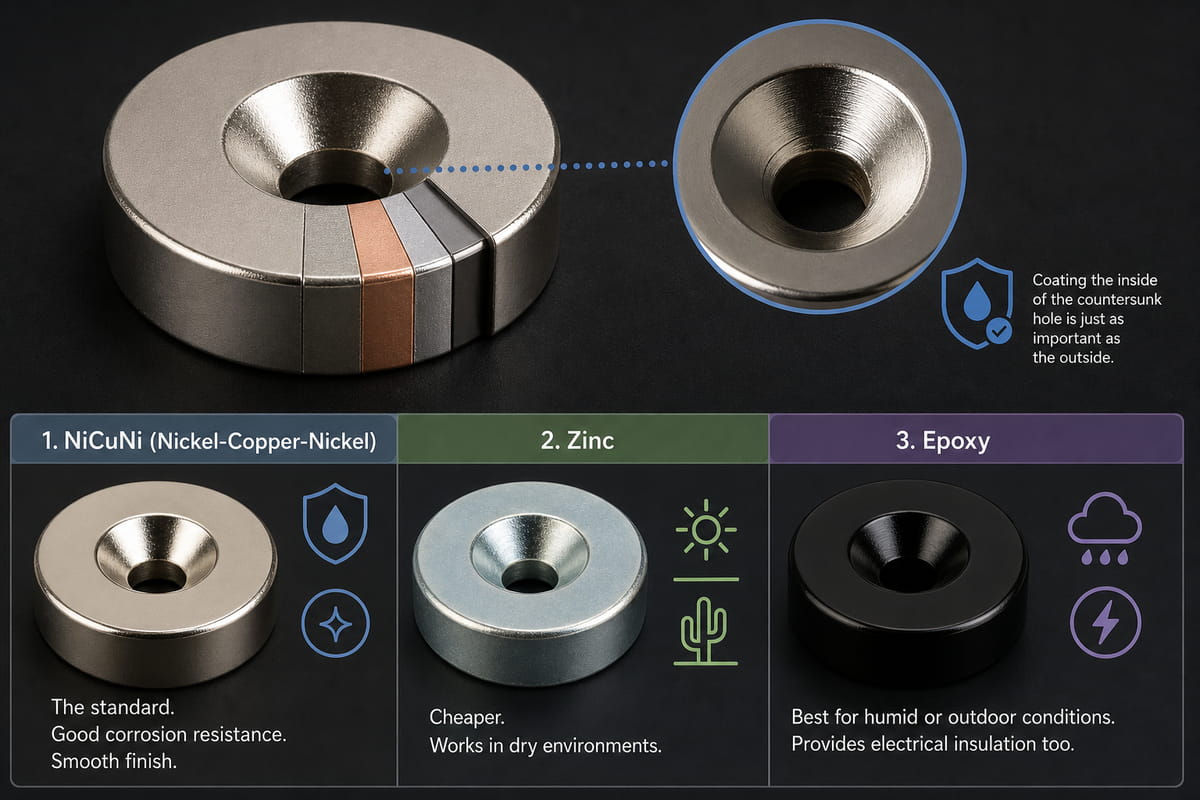

Étape 4 : Choisissez votre revêtement

Voici quelque chose dont la plupart des gens ne se rendent pas compte :

Le néodyme se corrode. Et pas qu'un peu.

Sans revêtement adéquat, votre aimant finit par se transformer en poussière rouillée. Surtout au niveau de la paroi intérieure usinée du trou de vis.

Options de revêtement courantes :

• NiCuNi (nickel-cuivre-nickel) : Le modèle standard. Bonne résistance à la corrosion. Finition lisse.
• Zinc : Moins cher. Fonctionne dans des environnements secs.
• Époxy : Idéal pour les environnements humides ou en extérieur. Offre isolation électrique aussi.

Pour les aimants à tête fraisée, le revêtement de l'intérieur du trou est tout aussi important que celui de l'extérieur. Assurez-vous que votre fabricant procède aux deux.

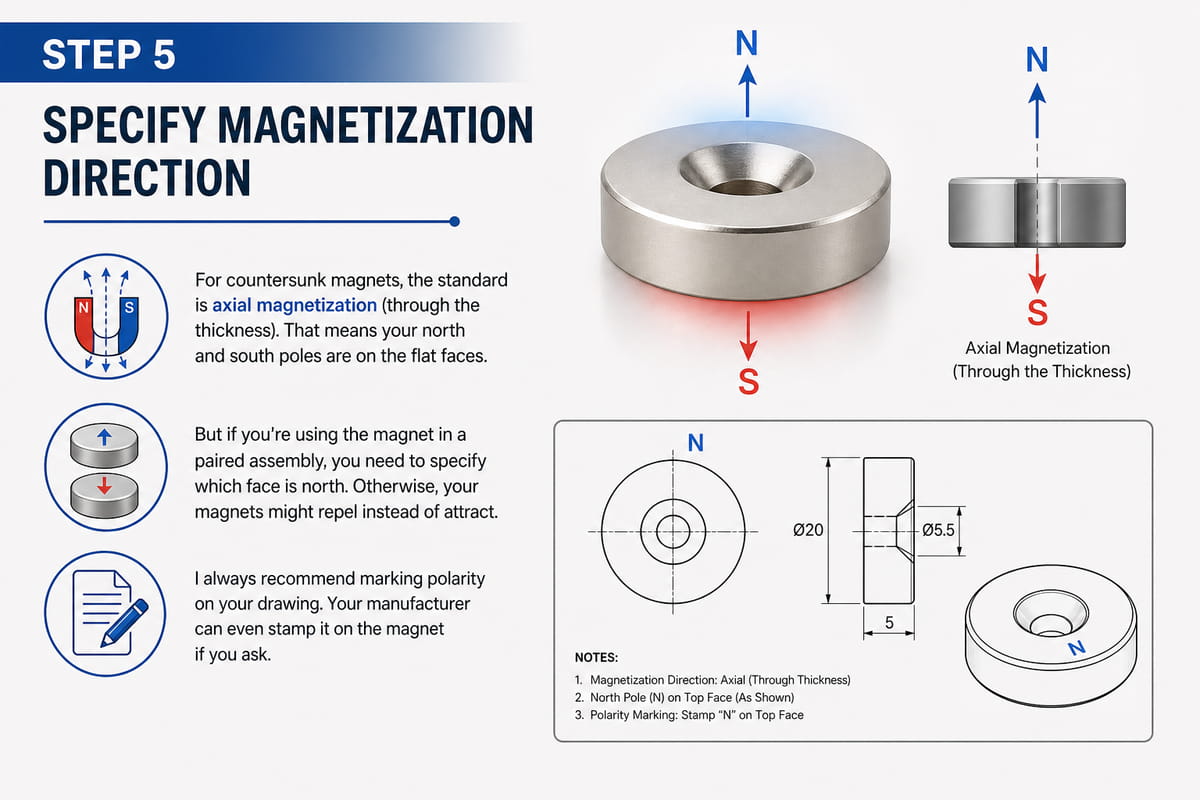

Étape 5 : Définir le sens de magnétisation

Cela semble évident. Mais vous seriez surpris de voir à quel point on a tendance à l'oublier.

Pour les aimants à tête fraisée, la norme est la suivante : magnétisation axiale (sur toute l'épaisseur). Cela signifie que vos pôles nord et sud se trouvent sur les faces planes.

Mais voilà le truc :

Si vous utilisez l'aimant dans un ensemble composé de deux aimants, vous devez préciser quelle face correspond au nord. Sinon, vos aimants risquent de se repousser au lieu de s'attirer.

Je recommande toujours d'indiquer la polarité sur votre schéma. Si vous le demandez, le fabricant peut même l'apposer sur l'aimant.

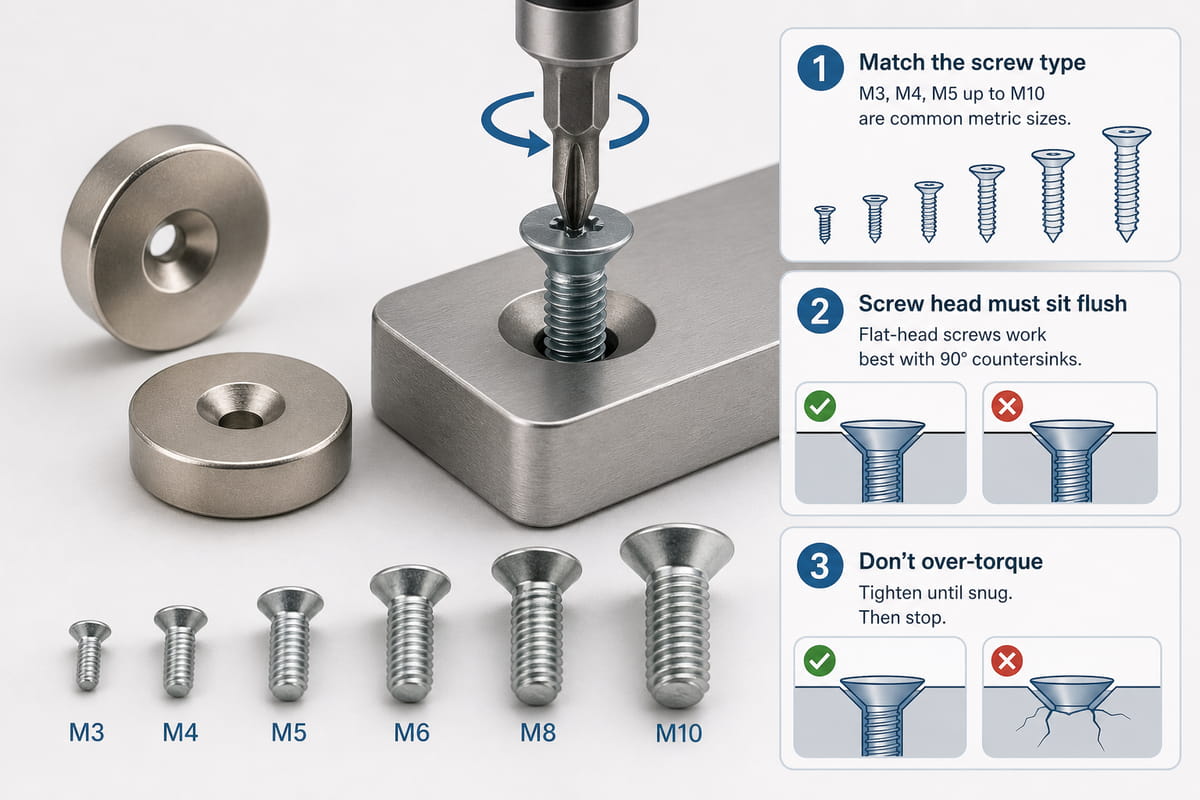

Étape 6 : Choisissez les vis adaptées

C'est l'étape qui entraîne le plus d'échecs.

Vous pouvez respecter toutes les autres spécifications à la lettre. Mais si vous utilisez la mauvaise vis, votre aimant se fissurera lors de l'installation.

Voici les points à surveiller :

• Choisissez le type de vis adapté : Les tailles M3, M4, M5 jusqu'à M10 sont des tailles métriques courantes
• La tête de vis doit affleurer : Les vis à tête plate s'utilisent de préférence avec des fraises à chanfreiner à 90°
• Ne serrez pas trop fort : Serrez jusqu'à ce que ce soit bien serré. Puis arrêtez-vous.

Dans le cadre d'un projet pour lequel j'ai été consultant, un client fabricant d'équipement d'origine (OEM) a utilisé des boulons à tête hexagonale à la place de vis à tête plate. Tous les aimants se sont fissurés en moins d'une semaine.

Ne commettez pas cette erreur.

Erreurs courantes (et comment les éviter)

J'ai vu ces erreurs des dizaines de fois. Évitons-vous ce casse-tête.

Erreur #1 : Ne pas tenir compte des spécifications de température Solution : Vérifiez toujours votre environnement d'exploitation. Si la température dépasse 80 °C, optez pour une qualité supérieure.

Erreur #2 : Oublier les espaces d'air Solution : Tenez compte de la peinture, des revêtements ou des espaces entre l'aimant et la surface cible. Ceux-ci réduisent la force d'attraction.

Erreur #3 : utilisation d'un revêtement inadapté Solution : Adapter le revêtement à l'environnement. Intérieur sec = NiCuNi. Extérieur = époxy.

Erreur #4 : Ne pas fournir de plans Solution : envoyez à votre fabricant des plans techniques détaillés. Précisez les dimensions des trous, les tolérances et la polarité.

Liste de contrôle rapide des caractéristiques techniques

Voici une liste de contrôle simple que vous pouvez utiliser pour votre prochain projet :

• [ ] Dimensions hors tout (DH, longueur, largeur, épaisseur)
• [ ] Géométrie du trou (diamètre principal, trou traversant, angle)
• [ ] Classe magnétique (N35-N55)
• [ ] Classe de température (N, M, H, SH, UH, EH, AH)
• [ ] Tolérances (standard, précision, haute précision)
• [ ] Revêtement (NiCuNi, zinc, époxy)
• [ ] Sens d'aimantation (axial par défaut)
• [ ] Compatibilité des vis (M3-M10, de préférence à tête plate)

Imprimez ce document. Utilisez-le pour chaque commande.

Comment collaborer avec votre fabricant

Voici ce qu’il faut savoir sur les fabricants d’aimants :

Les bons vous poseront des questions. Les excellents remettront en question vos idées reçues.

Si votre fournisseur se contente d'enregistrer votre commande sans vous poser de questions sur la température ou les conditions environnementales, c'est un signal d'alerte.

Ce qu'il vous faut, c'est un partenaire qui :

• Examine votre demande avant de vous établir un devis
• Recommande la qualité et le revêtement adaptés
• Confirme que les tolérances sont réalisables
• Fournit des échantillons avant la production en série

D'après mon expérience, les projets OEM sont couronnés de succès lorsque les deux parties communiquent clairement. N'hésitez donc pas à partager tous les détails.

Conclusion

Écoutez, commander des aimants en néodyme sur mesure avec des trous fraisés n'a rien de compliqué.

Respectez les six critères que j'ai énumérés ci-dessus. Choisissez des vis adaptées. Optez pour un revêtement adapté. Travaillez avec un fabricant de qualité.

C'est tout.

Les projets qui échouent sont ceux où quelqu'un a sauté une étape. Ils ont supposé qu'un aimant standard ferait l'affaire. Ou bien ils n'ont pas vérifié la température.

Ne soyez pas comme ça.

Alors, la prochaine fois que vous travaillerez sur un projet OEM, consultez ce guide. Passez en revue la liste de contrôle. Et passez commande en toute confiance.

Parce que quand on sait Comment commander des aimants en néodyme sur mesure avec des trous fraisés pour des projets OEM, vous gagnez du temps, de l'argent et vous vous épargnez bien des tracas.

Ça te dit ? Parfait. Maintenant, va créer quelque chose de génial.
