Guide de résistance à la température des aimants en néodyme
Découvrez comment la température influe sur les performances des aimants au néodyme, familiarisez-vous avec les températures de fonctionnement maximales des différentes qualités de NdFeB et choisissez le matériau magnétique adapté aux applications industrielles à haute température.
Osenc Magnets propose des conseils techniques et des solutions sur mesure à base d'aimants en néodyme haute température pour les moteurs, les systèmes d'automatisation, les équipements liés aux énergies renouvelables, les dispositifs médicaux et les applications industrielles.
Pourquoi la résistance à la température est-elle importante ?
La température a une incidence significative sur les performances magnétiques et la stabilité à long terme des aimants au néodyme.
Si un aimant dépasse sa température de fonctionnement nominale, il peut subir une démagnétisation partielle ou irréversible, ce qui réduit l'intensité du champ magnétique et la force d'attraction.
Le choix de la classe de température appropriée est essentiel pour les applications exposées à :
- Chaleur continue
- Cycles thermiques
- Chaleur produite par le moteur
- Environnements d'exploitation industriels
Qu'est-ce que la température maximale de fonctionnement ?
La température maximale de fonctionnement correspond à la température la plus élevée recommandée à laquelle un aimant peut conserver des performances magnétiques stables sans subir de démagnétisation irréversible significative.
Cette valeur dépend :
- Qualité magnétique
- Coercivité intrinsèque (Hcj)
- Conception de circuits magnétiques
- Conditions environnementales
Tableau des classes de température des aimants en néodyme
| Type de note | Température maximale de fonctionnement |
|---|---|
| Standard | 80 °C |
| M | 100 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
| AH | 220 °C |
Comprendre les désignations des nuances résistantes aux hautes températures
Exemple
N42SH
Signification
- N42 = Niveau de force magnétique
- SH = Température maximale de fonctionnement : jusqu'à 150 °C
Les suffixes « haute température » indiquent une résistance accrue à la démagnétisation thermique.

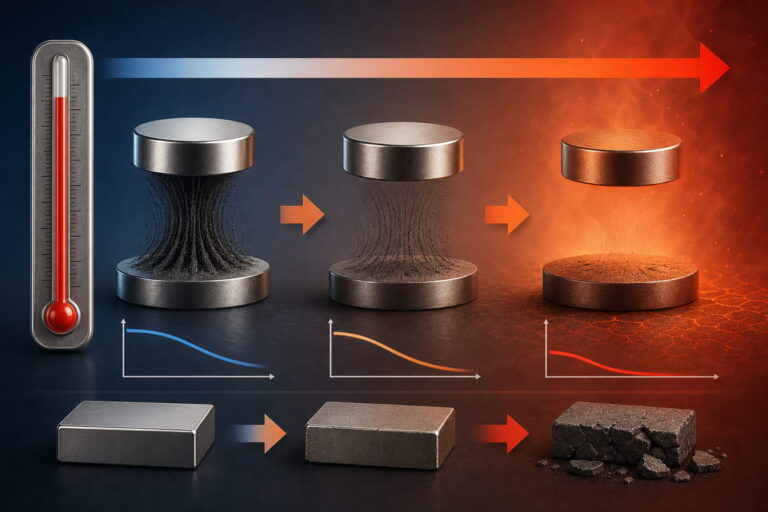

Influence de la température sur les performances magnétiques
À mesure que la température augmente :
- La densité de flux magnétique diminue
- La force de traction diminue
- Le risque de démagnétisation irréversible augmente
Évolution de la densité de flux magnétique
B(T) = B₀(1 − αΔT)
Variables
- B(T) = Densité de flux magnétique à la température T
- B₀ = Densité de flux magnétique initiale
- α = Coefficient de température
- ΔT = Hausse des températures
Démagnétisation réversible et irréversible
Démagnétisation réversible
Diminution temporaire de l'intensité magnétique due à une température élevée.
Les performances magnétiques peuvent revenir à la normale après refroidissement.
Démagnétisation irréversible
Perte définitive des propriétés magnétiques due au dépassement des limites de température ou des seuils de coercivité.
Ces dommages sont irréparables.
Température de Curie des aimants NdFeB
La température de Curie est la température à laquelle le matériau magnétique perd totalement ses propriétés ferromagnétiques.
Température de Curie typique du NdFeB
- Entre environ 310 °C et 400 °C, selon la composition
Toutefois, dans les applications pratiques, les aimants ne doivent jamais fonctionner à des températures proches de la température de Curie.
Résistance à la température selon la nuance magnétique
Niveaux standard
- Une intensité magnétique plus élevée
- Stabilité thermique réduite
- Limite de fonctionnement courante : 80 °C
Applications typiques
- Électronique grand public
- Systèmes de fixation standard
- Capteurs
Nuances résistantes aux hautes températures
- Coercivité améliorée
- Meilleure stabilité thermique
- Risque de démagnétisation réduit
Applications typiques
- Moteurs électriques pour véhicules électriques
- Automatisation industrielle
- Systèmes d'énergie renouvelable
- Équipements aérospatiaux
Choisir la bonne classe de température
Tenez compte de la température de fonctionnement
Évaluez les températures de fonctionnement normales et maximales.
Prendre en compte la production interne de chaleur
Les moteurs et les systèmes électromagnétiques peuvent générer une chaleur interne importante.
Tenir compte de la marge de sécurité
Les conceptions techniques prévoient généralement des marges de sécurité thermiques afin d'éviter toute dégradation à long terme.
Tenez compte du risque de démagnétisation
La combinaison de champs magnétiques opposés et de la chaleur augmente le risque de démagnétisation.
Sélection de la classe de température en fonction de l'application
| Candidature | Niveaux recommandés |
|---|---|
| Électronique grand public | N35–N42 |
| Capteurs industriels | N42–N48H |
| Moteurs électriques | N42SH–N52UH |
| Éoliennes | N42SH–N48UH |
| Robotique | N42H–N52SH |
| Dispositifs médicaux | N42–N52H |
| Systèmes aérospatiaux | UH / EH / AH |
Applications à haute température
Moteurs de traction pour véhicules électriques
Les moteurs des véhicules électriques génèrent une chaleur de fonctionnement importante et nécessitent souvent des classes SH, UH ou EH.

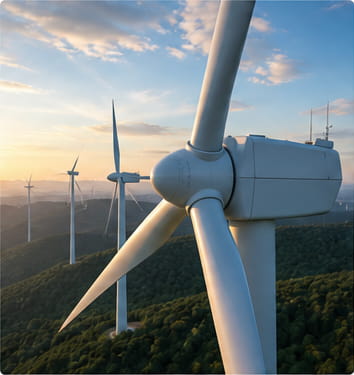

Générateurs pour éoliennes
Les systèmes d'énergie renouvelable peuvent être soumis à des cycles thermiques continus et à des températures de fonctionnement élevées.

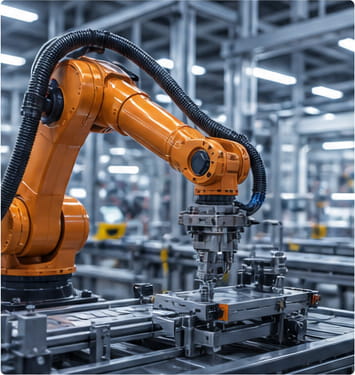

Équipements d'automatisation industrielle
Les machines industrielles fonctionnent souvent en continu dans des environnements à haute température.
Systèmes aérospatiaux
Les applications aérospatiales peuvent nécessiter des aimants capables de conserver leurs performances en cas de contraintes thermiques.
Température et force de traction
Une température élevée réduit l'intensité du champ magnétique et la force d'attraction.
Exemple de tendance
| Température | Force de traction relative |
|---|---|
| 25 °C | 100% |
| 80 °C | En promotion |
| 150 °C | Encore moins cher |
Les valeurs réelles varient en fonction de la qualité de l'aimant et de la configuration du circuit magnétique.

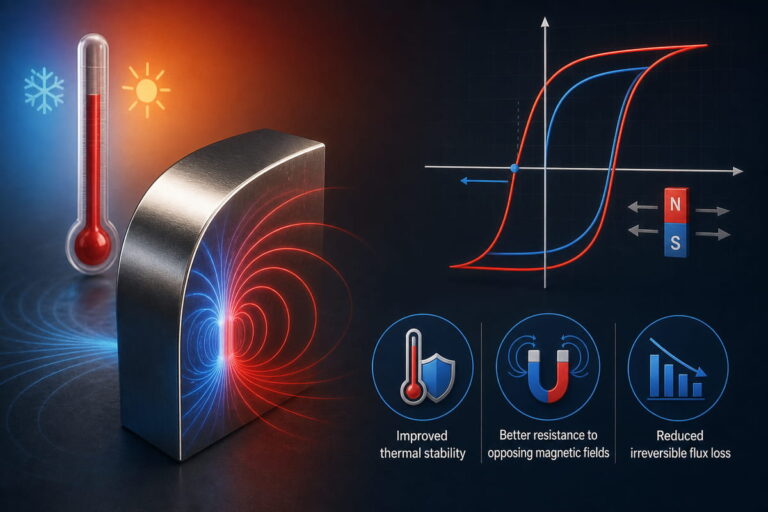

Température et coercivité
La coercivité intrinsèque (Hcj) améliore la résistance à la démagnétisation thermique.
Avantages liés à une coercivité plus élevée
- Stabilité thermique améliorée
- Meilleure résistance aux champs magnétiques opposés
- Réduction de la perte de flux irréversible

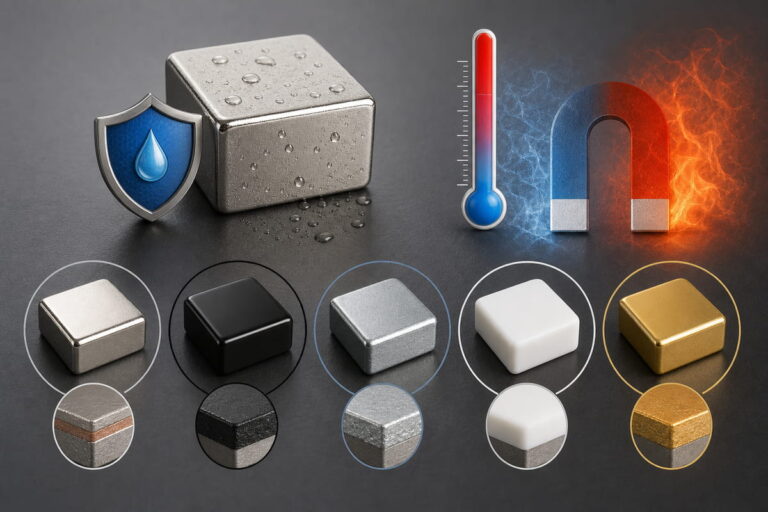

Revêtements de surface et résistance à la température
Les revêtements de surface servent avant tout à protéger contre la corrosion plutôt que contre la chaleur.
Revêtements courants
- NiCuNi
- Époxy
- Zinc
- PTFE
- Or
Certains revêtements peuvent se détériorer sous l'effet de températures extrêmes, en fonction des conditions environnementales.
Considérations relatives à la dilatation thermique
Les aimants et les ensembles qui les entourent peuvent se dilater différemment en cas de variations de température.
Les études techniques doivent tenir compte des éléments suivants :
- Tolérances dimensionnelles
- Contrainte mécanique
- Performances de l'adhésif
- Méthodes de montage
Considérations relatives à la conception technique
Osenc Magnets propose des services d'optimisation thermique et de sélection d'aimants pour les applications à haute température.
Assistance technique
- Sélection en fonction de la classe de température
- Analyse de démagnétisation
- Optimisation du circuit magnétique
- Conseil en performance thermique
- Développement de prototypes

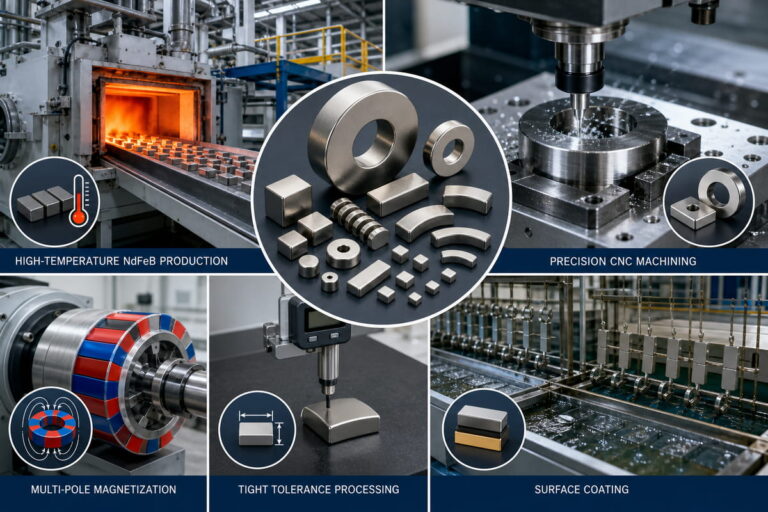

Capacités de production
Services disponibles
- Production de NdFeB à haute température
- Usinage CNC de précision
- Magnétisation multipolaire
- Usinage à tolérances serrées
- Revêtement de surface
Ressources techniques connexes
Guide des niveaux des écoles Magnet
Comparez la force magnétique et la résistance à la température des différentes qualités de NdFeB.
Guide de la force de traction
Comprendre comment les revêtements influencent la force de retenue magnétique.
Résistance à la température
Choisissez le type d'aimant adapté aux températures élevées.
Guide sur la direction de magnétisation
Découvrez les méthodes de magnétisation axiale, radiale et multipolaire.
Foire aux questions
Selon le type de produit choisi, les températures de fonctionnement varient entre 80 °C et 220 °C.
Une chaleur excessive peut entraîner une démagnétisation partielle ou irréversible.
Non. La température de Curie est bien plus élevée et correspond à la perte totale des propriétés ferromagnétiques.
De nombreux systèmes pour véhicules électriques utilisent des nuances SH, UH ou EH en raison des températures de fonctionnement élevées.
Pas nécessairement. La force magnétique élevée et la stabilité thermique sont deux caractéristiques distinctes.
Les revêtements améliorent principalement la résistance à la corrosion plutôt que les performances thermiques.
