Ressources techniques et guides d'ingénierie sur les aimants en néodyme
Découvrez des informations techniques, des ressources d'ingénierie et des guides de référence industriels sur les aimants au néodyme, notamment les nuances d'aimants, la force d'attraction, les revêtements, les sens de magnétisation, la résistance à la température et les propriétés magnétiques.
Nous proposons des ressources techniques axées sur l'ingénierie afin d'aider les équipementiers, les acheteurs industriels et les équipes de développement de produits à choisir les solutions d'aimants NdFeB adaptées à des applications exigeantes.
Catégories de ressources techniques
Niveaux Magnet
Comprendre les différences entre les nuances d'aimants au néodyme N35, N42, N52 et celles résistantes aux hautes températures.
Force de traction
Découvrez comment la force d'attraction dépend de la taille de l'aimant, de l'entrefer, de la nuance du matériau et de l'état de la surface de contact.
Revêtements magnétiques
Comparez la résistance à la corrosion, la durabilité et les performances environnementales de différents revêtements magnétiques.
Directions de magnétisation
Découvrez les méthodes de magnétisation axiale, diamétrale, radiale et multipolaire.
Résistance à la température
Choisissez la nuance d'aimant adaptée aux environnements de fonctionnement à haute température.
Propriétés magnétiques
Comprendre la rémanence, la coercivité, le BHmax, la densité de flux et l'intensité du champ magnétique.
Guide des niveaux des écoles Magnet
Comprendre les différentes qualités d'aimants NdFeB
Les classes d'aimants au néodyme indiquent le produit d'énergie magnétique et les caractéristiques de performance des aimants NdFeB frittés. Les classes supérieures offrent généralement des champs magnétiques plus puissants et une densité d'énergie magnétique plus élevée.

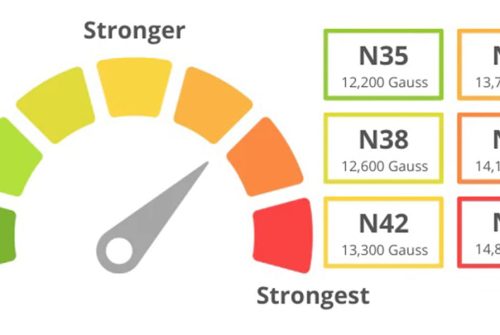

Catégories courantes d'aimants au néodyme
| Niveau | Remanence (Br) | BHmax | Température maximale de fonctionnement |
|---|---|---|---|
| N35 | 1,17–1,21 T | 33 à 36 MGoE | 80 °C |
| N42 | 1,29–1,32 T | 40–43 MGOe | 80 °C |
| N52 | 1,42–1,45 T | 50–53 MGOe | 80 °C |
Nuances résistantes aux hautes températures
| Type de note | Température maximale de fonctionnement |
|---|---|
| M | 100 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
Guide de la force de traction
Qu'est-ce que la force d'attraction magnétique ?
La force d'arrachement désigne la force maximale nécessaire pour séparer un aimant d'une surface ferromagnétique plane dans des conditions d'essai idéales.

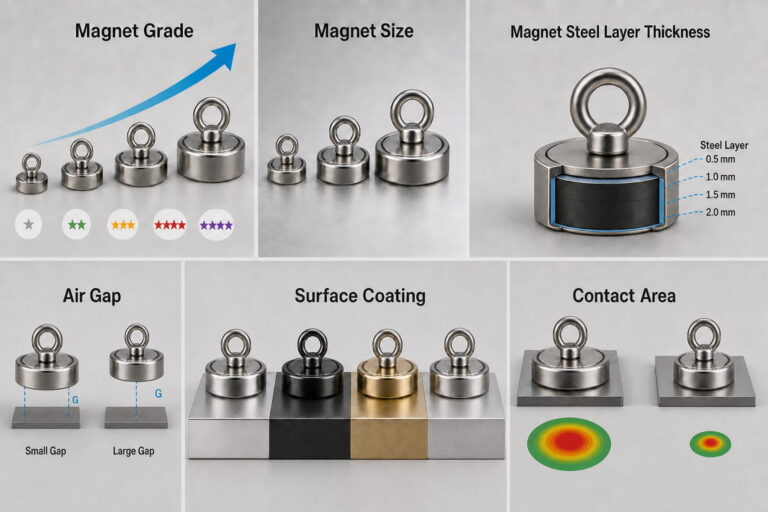

Facteurs influençant la force de traction
- Qualité magnétique
- Taille de l'aimant
- Épaisseur de l'acier
- Air Gap
- Revêtement de surface
- Zone de contact
Formule de la force de traction
Exemple de tableau des forces de traction
| Diamètre | Épaisseur | Niveau | Force de traction |
|---|---|---|---|
| 10 mm | 2 mm | N42 | 1,2 kg |
| 20 mm | 5 mm | N52 | 8,5 kg |
| 30 mm | 10 mm | N52 | 28 kg |
Guide sur les revêtements magnétiques
Pourquoi les revêtements magnétiques sont-ils importants ?
Les aimants en néodyme sont sensibles à la corrosion en raison de la teneur en fer des matériaux NdFeB. Les revêtements protecteurs améliorent la résistance à la corrosion et la durabilité en milieu extérieur.
Revêtements courants des aimants
| Revêtement | Résistance à la corrosion | Résistance au brouillard salin | Aspect |
|---|---|---|---|
| NiCuNi | Moyen | 24 à 48 h | Argent métallisé |
| Époxy | Élevé | 96 h+ | Noir |
| Zinc | Moyen | 12 à 24 h | Bleu/Argent |
| Or | Moyen | 24 à 48 h | Finition dorée |
| PTFE | Élevé | Excellent | Gris foncé |

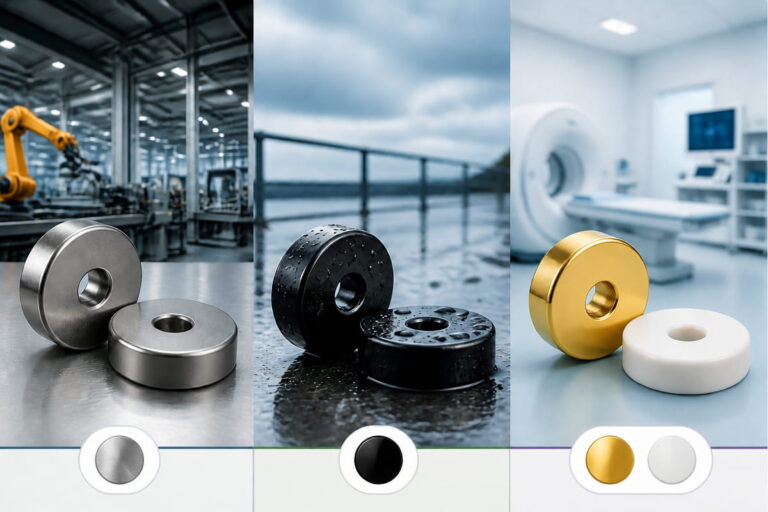

Choix du revêtement en fonction de l'environnement
Applications industrielles en intérieur
Le revêtement NiCuNi est couramment utilisé dans les environnements industriels standard.
Environnements extérieurs et humides
Le revêtement époxy offre une meilleure résistance à la corrosion dans les environnements exposés à l'humidité.
Applications médicales et spécialisées
Des revêtements en or et en PTFE peuvent être choisis pour répondre à des besoins spécifiques.
Guide sur la direction de magnétisation
Comprendre les directions d'aimantation
La direction de magnétisation détermine l'orientation des pôles magnétiques au sein d'un aimant et influe considérablement sur les performances magnétiques dans différentes applications.
Magnétisation axiale
Les pôles magnétiques se trouvent sur les faces planes de l'aimant.
Utilisations courantes
- Aimants en disque
- Aimants annulaires
- Systèmes de fixation
Magnétisation diamétrale
Les pôles magnétiques sont situés sur les côtés courbes opposés de l'aimant.
Utilisations courantes
- Capteurs
- Systèmes rotatifs
- Raccords
Magnétisation radiale
Les pôles magnétiques sont répartis de manière radiale autour de l'aimant.
Utilisations courantes
- Moteurs sans balais
- Moteurs électriques
- Servomoteurs
Magnétisation multipolaire
Plusieurs pôles nord et sud sont répartis sur la surface de l'aimant.
Utilisations courantes
- Codeurs
- Systèmes moteurs
- Équipements rotatifs de haute précision
Guide de résistance à la température
Température maximale de fonctionnement des aimants NdFeB
Les aimants en néodyme peuvent subir une démagnétisation irréversible s'ils sont exposés à des températures dépassant leurs limites de fonctionnement nominales.
Comparaison des classes de température
| Type de note | Température maximale de fonctionnement |
|---|---|
| Standard | 80 °C |
| M | 100 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
Facteurs influant sur les performances thermiques
- Qualité magnétique
- Conception de circuits magnétiques
- Conditions environnementales
- Risque de démagnétisation
Applications à haute température
- Moteurs électriques
- Automatisation industrielle
- Systèmes aérospatiaux
- Équipements pour les énergies renouvelables

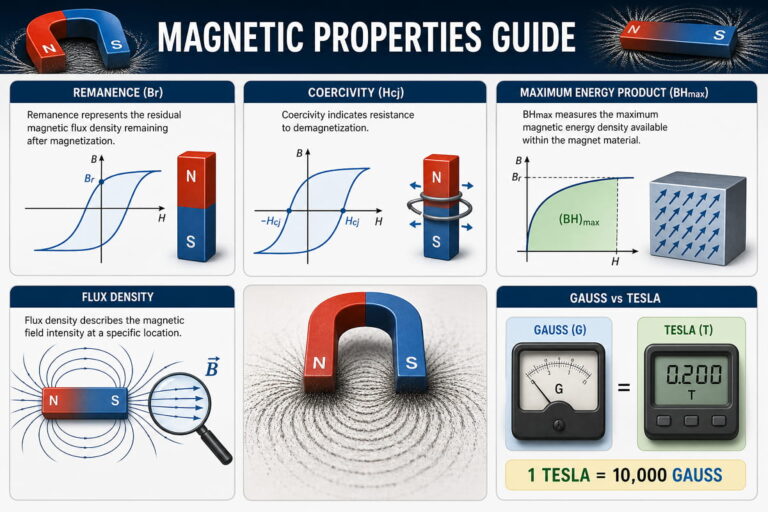

Guide des propriétés magnétiques
Remanence (Br)
La rémanence correspond à la densité de flux magnétique résiduelle qui subsiste après la magnétisation.
Coercivité (Hcj)
La coercivité désigne la résistance à la démagnétisation.
Produit d'énergie maximale (BHmax)
Le BHmax mesure la densité d'énergie magnétique maximale disponible dans le matériau aimanté.
Densité de flux
La densité de flux décrit l'intensité du champ magnétique en un point donné.
Gauss contre Tesla
1 tesla = 10 000 gauss
Assistance en ingénierie et fabrication
Osenc Magnets accompagne les équipes d'ingénieurs en leur proposant des conseils techniques, la fabrication d'aimants sur mesure et des solutions magnétiques adaptées à leurs applications.
Services d'ingénierie
- Choix du matériau magnétique
- Conception de la magnétisation
- Optimisation du flux
- Développement de prototypes
- Assistance à la fabrication sur mesure
Capacités de fabrication
- Production de NdFeB fritté
- Usinage CNC de précision
- Magnétisation multipolaire
- Revêtement de surface
- Usinage à tolérances serrées
Assistance technique pour les aimants en néodyme sur mesure
Demandez des conseils techniques, une aide au choix des aimants ou un accompagnement pour la fabrication sur mesure dans le cadre de votre projet.
