Guide sur la force d'attraction des aimants au néodyme
Découvrez comment on mesure la force d'attraction, quels sont les facteurs qui influencent la force de retenue magnétique et comment choisir l'aimant en néodyme adapté aux applications industrielles et techniques.
Osenc Magnets fournit des données techniques sur la force d'attraction ainsi que des conseils d'ingénierie concernant les aimants NdFeB utilisés dans les moteurs, les systèmes de maintien, les équipements d'automatisation, les séparateurs magnétiques et les assemblages industriels.

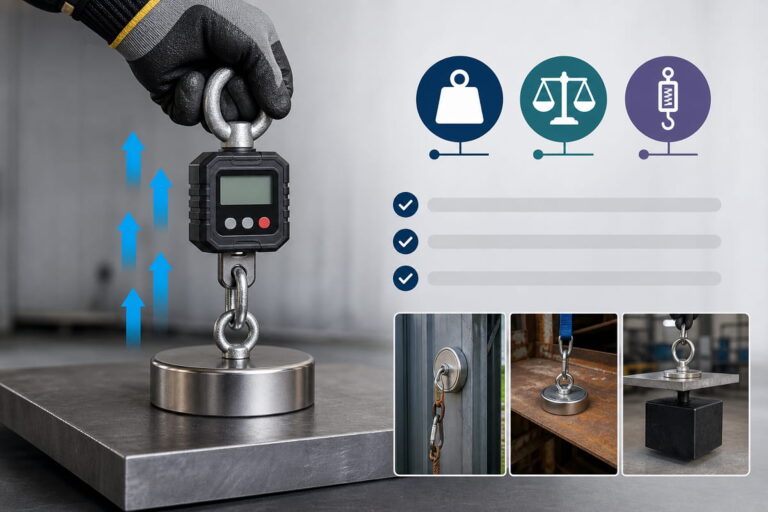

Qu'est-ce que la force d'attraction magnétique ?
La force d'arrachement désigne la force maximale nécessaire pour séparer un aimant d'une surface ferromagnétique plane dans des conditions d'essai idéales.
La force de traction est généralement mesurée en :
- Kilogrammes (kg)
- Livres (lbs)
- Newtons (N)
La force de maintien réelle dans les applications concrètes peut varier en fonction des conditions environnementales et d'installation.
Comment mesure-t-on la force de traction ?
Les essais standard de force de traction comprennent généralement :
- Une plaque d'essai en acier plat
- Contact sur toute la surface
- Vitesse de séparation contrôlée
- Force de traction verticale directe
La valeur mesurée correspond à la force de retenue maximale dans des conditions de laboratoire idéales.
Formule de la force de traction
La force de retenue magnétique dépend de la densité de flux magnétique et de la surface de contact.
Variables
- F = Force de traction
- B = Densité de flux magnétique
- A = Espace de contact
- μ₀ = Perméabilité magnétique du vide
Une densité de flux magnétique plus élevée et une surface de contact plus grande augmentent généralement la force de retenue.

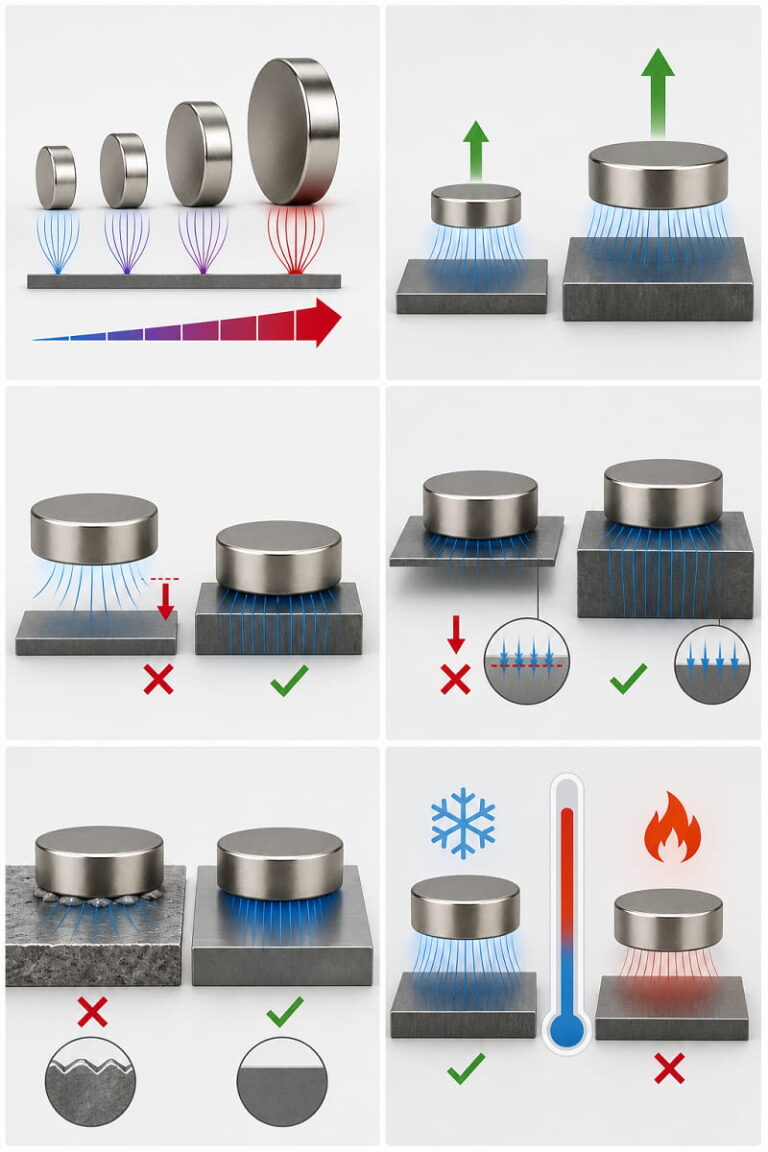

Facteurs influençant la force de traction
Qualité magnétique
Les aimants de qualité supérieure génèrent généralement des champs magnétiques plus puissants.
Exemple : Les aimants N52 développent généralement une force d'attraction supérieure à celle des aimants N35 de même taille.
Taille de l'aimant
Les aimants plus grands offrent généralement une force d'attraction plus élevée en raison de leur surface et de leur volume magnétiques plus importants.
Dimensions importantes : Diamètre, épaisseur, surface de contact.
Air Gap
Même un faible entrefer réduit considérablement la force de retenue magnétique.
Causes courantes des espaces d'air : Peinture, revêtements, rugosité de surface, poussière ou débris.
Épaisseur de la surface en acier
Les surfaces en acier de faible épaisseur peuvent subir une saturation magnétique et réduire la force de retenue.
Les matériaux ferromagnétiques plus épais renforcent généralement l'attraction magnétique.
Finition de surface
Des surfaces de contact planes et lisses améliorent l'efficacité du contact magnétique.
Les surfaces irrégulières ou rugueuses réduisent la force de traction.
Température
Des températures élevées peuvent réduire les performances magnétiques et augmenter le risque de démagnétisation.
Force d'attraction par type d'aimant
Comparaison des forces de traction relatives
| Niveau | Intensité magnétique relative |
|---|---|
| N35 | Standard |
| N42 | Moyen-élevé |
| N48 | Élevé |
| N52 | Très élevé |
Des valeurs de BHmax plus élevées améliorent généralement les performances de retenue magnétique.
Tableau des forces d'attraction des disques magnétiques
Exemple de données relatives à la force de traction
| Diamètre | Épaisseur | Niveau | Force de traction (environ) |
|---|---|---|---|
| 10 mm | 2 mm | N42 | 1,2 kg |
| 15 mm | 3 mm | N42 | 3,5 kg |
| 20 mm | 5 mm | N52 | 8,5 kg |
| 25 mm | 5 mm | N52 | 12 kg |
| 30 mm | 10 mm | N52 | 28 kg |
Les valeurs sont approximatives et peuvent varier en fonction des conditions d'essai et de la configuration du matériau.
Tableau des forces d'attraction des aimants en bloc
| Longueur × Largeur × Épaisseur | Niveau | Force de traction (environ) |
|---|---|---|
| 20 × 10 × 5 mm | N42 | 4 kg |
| 40 × 20 × 10 mm | N52 | 25 kg |
| 60 × 20 × 10 mm | N52 | 42 kg |
Tableau des forces d'attraction des aimants annulaires
| Diamètre extérieur | Diamètre intérieur | Épaisseur | Force de traction (environ) |
|---|---|---|---|
| 20 mm | 10 mm | 5 mm | 5 kg |
| 30 mm | 15 mm | 5 mm | 10 kg |
| 50 mm | 25 mm | 10 mm | 28 kg |
Force de traction vs force de cisaillement
Force de traction
Force appliquée perpendiculairement à la surface de contact.
Force de cisaillement
Force appliquée parallèlement à la surface de contact.
La résistance au cisaillement est souvent inférieure en raison de la réduction des effets de frottement et de glissement.
Force de traction et densité de flux magnétique
La force d'attraction et la densité de flux magnétique sont des grandeurs liées, mais qui ne sont pas identiques.
Densité de flux magnétique
Unité de mesure :
- Gauss
- Tesla
Force de traction
Permet de mesurer la capacité de maintien réelle dans les applications mécaniques.

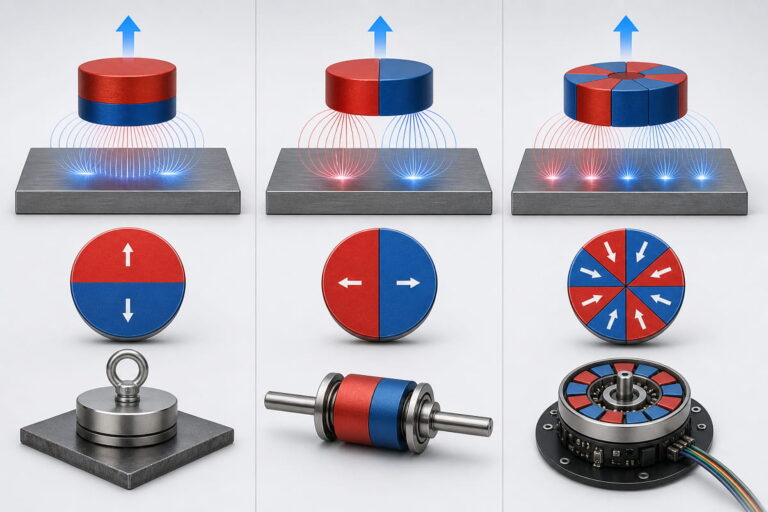

Force d'attraction et direction de magnétisation
La direction de magnétisation influe sur la répartition de la force magnétique.
Magnétisation axiale
Souvent utilisé pour les applications de maintien direct.
Magnétisation diamétrale
Couramment utilisé dans les systèmes rotatifs et les capteurs.
Magnétisation multipolaire
Utilisé dans les moteurs, les codeurs et les équipements rotatifs de précision.

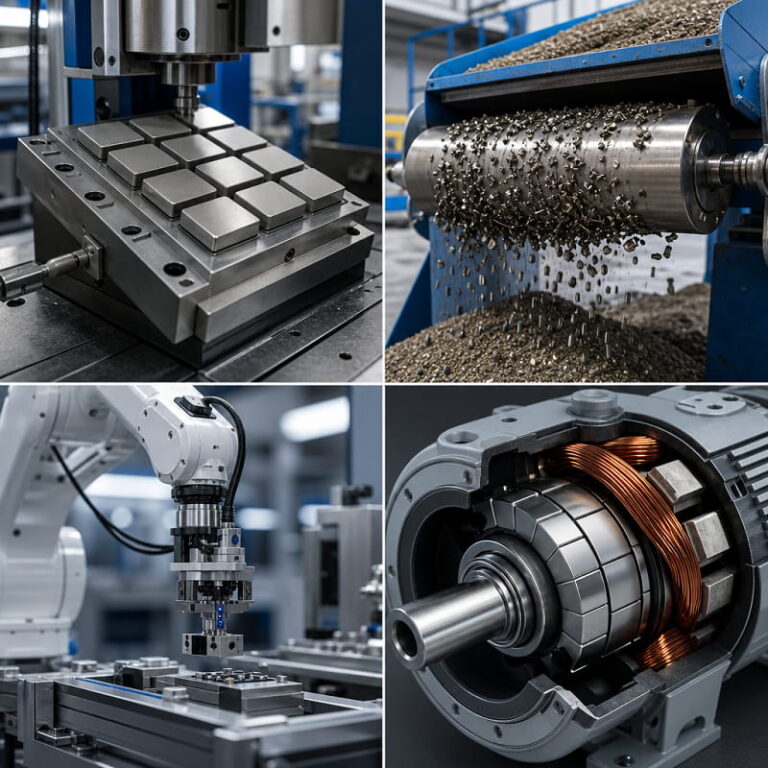

La force de traction dans les applications concrètes
Systèmes de fixation industriels
Les aimants sont utilisés pour le positionnement, le serrage et les applications de fixation.
Séparateurs magnétiques
Des aimants à forte force d'attraction capturent les contaminants ferreux dans les systèmes de traitement des matériaux.
Robotique et automatisation
Des aimants compacts à haute résistance sont utilisés dans les assemblages robotisés et les équipements d'automatisation.
Moteurs électriques
Les aimants NdFeB haute performance génèrent de puissants champs magnétiques au sein de moteurs de conception compacte.

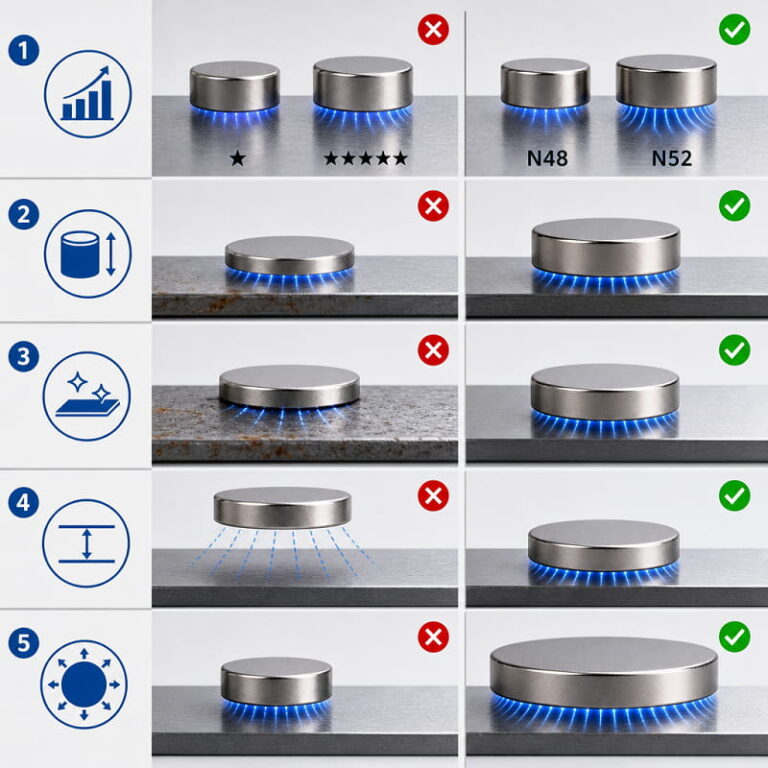

Comment augmenter la force de traction
Utilisez des aimants de qualité supérieure
Les aimants N48 et N52 génèrent généralement des champs magnétiques plus puissants.
Augmenter l'épaisseur de l'aimant
Des aimants plus épais permettent souvent d'améliorer le flux magnétique et la force de retenue.
Améliorer la surface de contact
Les surfaces lisses en acier optimisent le contact magnétique.
Réduire les espaces d'air
Réduire au minimum la distance entre l'aimant et la surface en acier permet d'augmenter considérablement la force.
Utiliser une surface de contact plus grande
Les aimants plus grands offrent généralement une force d'attraction plus importante.
Effets de la température sur la force de traction
Des températures de fonctionnement élevées peuvent réduire l'intensité magnétique.
Exemples de classes de température
| Type de note | Température maximale de fonctionnement |
|---|---|
| Standard | 80 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
Les nuances résistantes aux hautes températures sont recommandées pour les environnements soumis à des températures élevées.
Ressources techniques connexes
Guide des niveaux des écoles Magnet
Découvrez comment les nuances d'aimants influencent leurs performances magnétiques.
Guide sur la direction de magnétisation
Comprendre les méthodes de magnétisation axiale, radiale et multipolaire.
Guide sur les revêtements magnétiques
Comparez les options en matière de résistance à la corrosion et de protection de l'environnement.
Résistance à la température
Choisissez la nuance d'aimant adaptée aux températures de fonctionnement élevées.
Foire aux questions
La qualité de l'aimant, sa taille, l'entrefer, la surface de contact et l'état de la surface de l'acier ont une incidence significative sur la force d'attraction.
Oui. Les surfaces ferromagnétiques plus épaisses améliorent généralement l'attraction magnétique et réduisent les effets de saturation.
Certaines conditions réelles, telles que les revêtements, la rugosité de surface, les espaces d'air et la géométrie de montage, réduisent la force de maintien effective.
La force de traction est généralement mesurée à l'aide d'essais de séparation verticale étalonnés, réalisés sur une surface en acier plane.
Oui. Des températures élevées peuvent réduire l'intensité magnétique et augmenter le risque de démagnétisation.
