Aimants en néodyme en forme de segment
Les aimants segmentés en néodyme, également appelés « aimants en arc » ou « aimants courbes », sont des aimants en terres rares spécialement conçus pour présenter une géométrie courbe. Ils sont largement utilisés dans les moteurs électriques, les éoliennes, les accouplements magnétiques, les générateurs, les capteurs, les haut-parleurs et les assemblages industriels haute performance nécessitant des champs magnétiques radiaux.
Nous fabriquons des aimants segmentés sur mesure, caractérisés par une force magnétique élevée, des tolérances dimensionnelles précises et des options de revêtement fiables, destinés à des applications industrielles exigeantes.
Qu'est-ce qu'un aimant segmenté en néodyme ?
Un aimant segmenté en néodyme est un aimant courbé ou en forme d'arc, fabriqué à partir de NdFeB fritté. Contrairement aux aimants en bloc ou rectangulaires, les aimants segmentés sont spécialement conçus pour s'adapter à des structures circulaires telles que les rotors, les stators et les anneaux magnétiques.
En raison de leur énergie magnétique élevée, de leur taille compacte et de leur excellent rapport performances/poids, Aimants segmentés en NdFeB sont couramment utilisés dans des applications où des champs magnétiques puissants sont nécessaires dans un espace restreint.
Parmi les noms courants, on peut citer :
- Aimant segmenté en néodyme
- Aimant à arc NdFeB
- Aimant en segment d'arc
- Aimant en néodyme incurvé
- Aimant du segment moteur
- Aimant à base de terres rares
- Aimant en arc de rotor

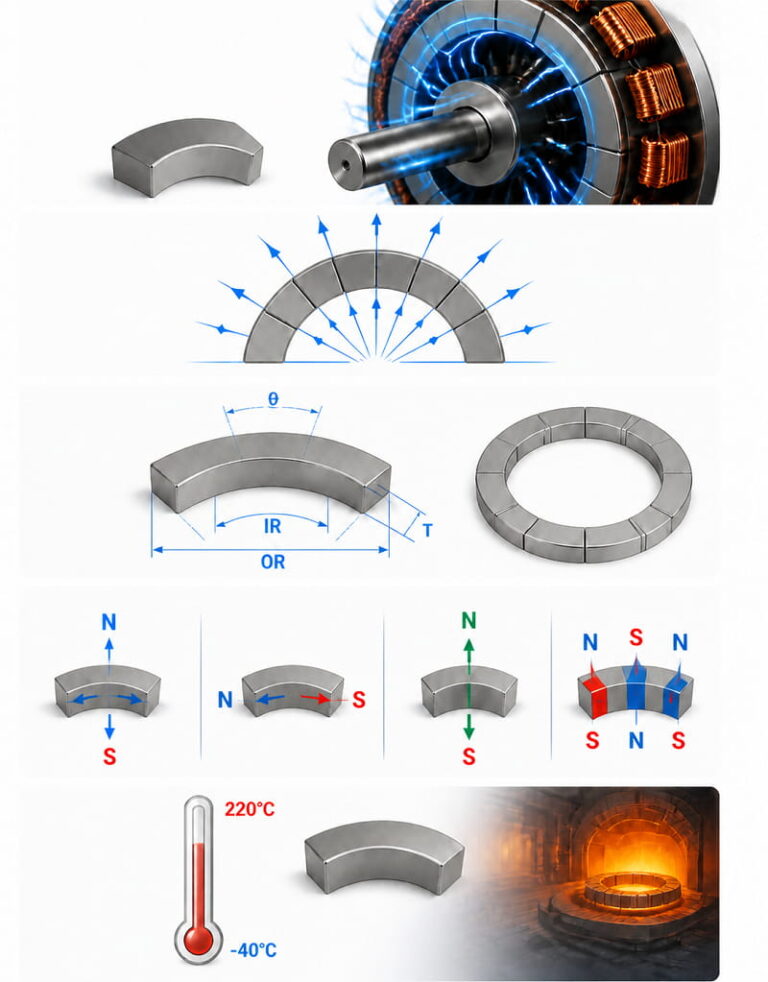

Caractéristiques principales des aimants segmentés
Force magnétique extrêmement puissante
Les aimants segmentés en NdFeB offrent une énergie magnétique exceptionnelle, ce qui les rend idéaux pour les systèmes moteurs compacts et à haut rendement.
Géométrie courbe pour une magnétisation radiale
La forme en arc permet une répartition optimisée du champ magnétique dans les équipements rotatifs et les ensembles annulaires.
Dimensions personnalisables
Disponible en différentes versions :
- Rayon intérieur (RI)
- Rayon extérieur (OR)
- Épaisseur
- Angle d'arc
- Quantité par segment
Directions de magnétisation multiples
Nous prenons en charge :
- Magnétisation radiale
- Magnétisation diamétrale
- Magnétisation axiale
- Magnétisation multipolaire
Nuances résistantes aux hautes températures disponibles
Convient aux environnements exigeants, avec des températures de fonctionnement pouvant atteindre 220 °C selon la nuance choisie.
Fabricant d'aimants sur mesure
Nous proposons des services de fabrication en sous-traitance et sur mesure à des clients industriels du monde entier.
Options de personnalisation
- Angles d'arc personnalisés
- Tolérances spéciales
- Magnétisation multipolaire
- Ensembles de rotors complexes
- Nuances résistantes aux hautes températures
- Revêtements spéciaux
- Solutions de collage

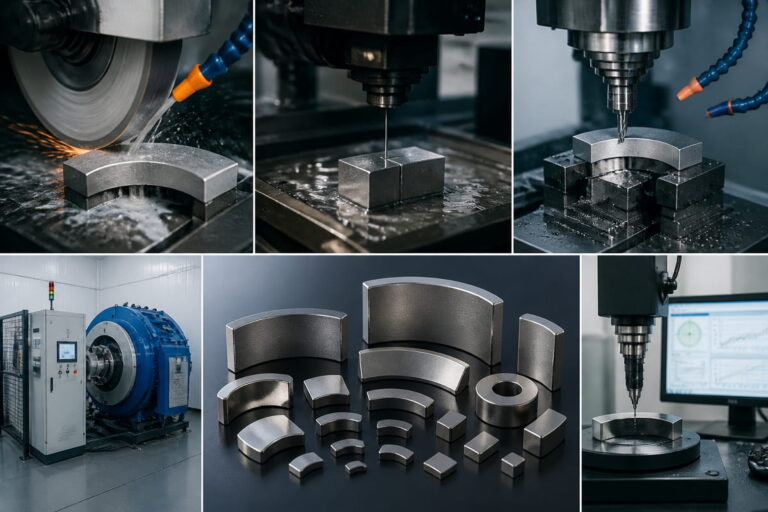

Capacités de fabrication
- Rectification de précision
- Découpe au fil
- Usinage CNC
- Systèmes de magnétisation avancés
- Contrôle magnétique complet

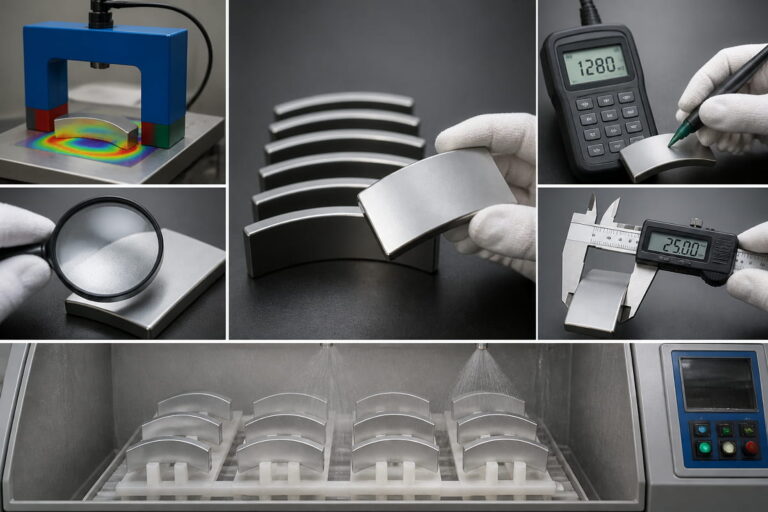

Contrôle qualité
Chaque lot est soumis aux contrôles suivants :
- Contrôle du flux
- Mesure de Gauss
- Contrôle des revêtements
- Vérification dimensionnelle
- Essais au brouillard salin
Caractéristiques techniques des aimants segmentés
| Paramètre | Gamme |
|---|---|
| Matériau | NdFeB / Terres rares |
| Forme | Segment, arc, bloc courbe, aimant à arc motorisé |
| Niveau | N35–N55, M/H/SH/UH/EH |
| Taille | Personnalisé |
| Magnétisation | Orientation radiale, en épaisseur, parallèle, diamétrale ou personnalisée |
| Revêtement | Ni-Cu-Ni, zinc, époxy, phosphate, époxy noir, parylène ou revêtement sur mesure |
| Tolérance | ±0,05 mm ou sur mesure |
| Température maximale | Jusqu'à 220 °C |
Applications des aimants segmentés
Moteurs électriques
Les aimants segmentés sont largement utilisés dans :les moteurs de véhicules électriques, les moteurs BLDC, les servosystèmes et les moteurs d'entraînement industriels.

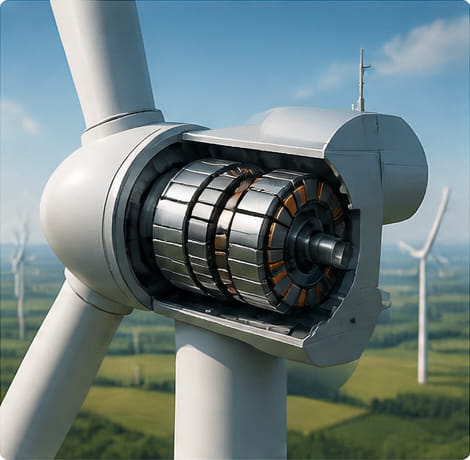

Éoliennes
Les aimants d'arc haute performance améliorent le rendement du générateur et sa production d'énergie.

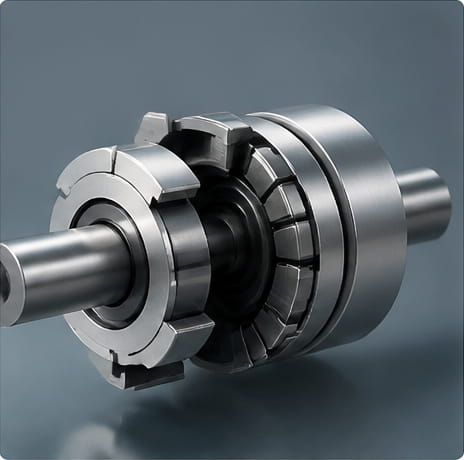

Accouplements magnétiques
Utilisé pour la transmission de couple sans contact dans les pompes et les systèmes étanches.

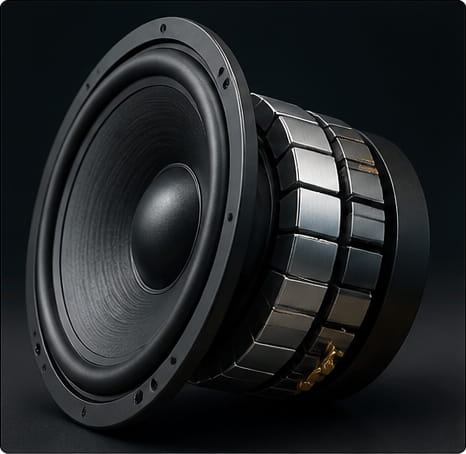

Matériel audio
Utilisé dans les enceintes haut de gamme et les appareils acoustiques.

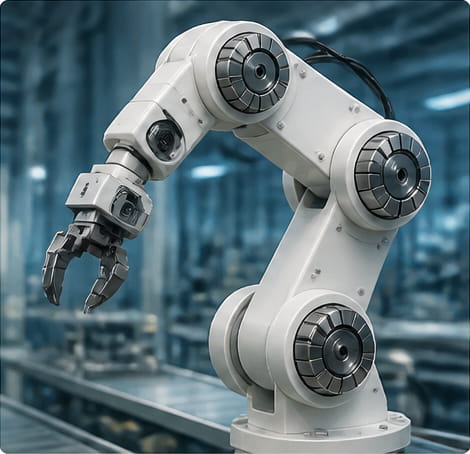

Robotique et automatisation
Permettre la mise en place de systèmes de commande de mouvement compacts et efficaces.
Pourquoi nous choisir comme fournisseur d'aimants segmentés ?
Performances magnétiques stables
Une densité de flux constante et une coercivité élevée garantissent une fiabilité à long terme.
Précision de niveau industriel
Tolérances dimensionnelles strictes concernant l'équilibrage du rotor et la précision de l'assemblage.
Fabrication en sous-traitance et vente en gros
Une production flexible adaptée aux prototypes, aux commandes avec de faibles quantités minimales et aux projets industriels de grande envergure.
Expérience à l'exportation
Nous sommes au service de nos clients aux États-Unis, en Allemagne, en Italie, en Corée du Sud, en Inde, au Brésil et en Asie du Sud-Est.
Foire aux questions
Oui. Nous pouvons fabriquer des aimants segmentés en NdFeB sur mesure, d'après votre plan, un échantillon ou vos spécifications techniques.
Le choix de la nuance optimale dépend de la température de fonctionnement, de la force magnétique requise, du risque de démagnétisation, du revêtement, des dimensions et de l'application. Pour une utilisation dans des moteurs, des nuances à haute coercivité telles que H, SH, UH ou EH peuvent être nécessaires.
Oui, la magnétisation radiale ou en épaisseur est couramment utilisée pour les aimants des segments de moteur. Veuillez nous fournir le schéma indiquant le sens de magnétisation afin que nous puissions le vérifier.
Les revêtements Ni-Cu-Ni, époxy et au phosphate sont couramment utilisés. Les revêtements époxy et au phosphate sont souvent choisis pour les ensembles moteurs où la résistance à la corrosion et les performances d'adhérence sont importantes.
Oui. Nous pouvons fournir des aimants segmentés par lots appariés, avec marquage de polarité et conditionnement séparé, afin de faciliter l'assemblage du rotor.
Oui. Nous proposons la fabrication d'échantillons pour les aimants segmentés en néodyme sur mesure. Le délai de livraison dépend de la taille, de la qualité, du revêtement et des exigences en matière d'outillage.
Demander un devis
Vous recherchez un fournisseur fiable d'aimants segmentés pour moteurs, générateurs ou ensembles industriels ? Envoyez-nous dès aujourd'hui votre plan, votre échantillon ou le cahier des charges de votre projet. Notre équipe vous aidera à choisir la nuance de NdFeB, le revêtement, le sens de magnétisation et la solution de production les mieux adaptés à votre application.
