Comment fabrique-t-on les aimants en barre ? Le processus de fabrication complet

Vous êtes-vous déjà demandé comment ce petit aimant en forme de barre, qui se trouve dans votre trousse de laboratoire — ou même sur votre frigo —, tire ses superpouvoirs ?

La plupart des gens pensent que les aimants sont simplement… magnétiques. Comme s’ils étaient nés ainsi.

Non.

Un aimant en barre n'est au départ qu'une simple plaque de métal. Pas de champ magnétique. Aucune attraction pour quoi que ce soit. Juste un morceau de fer ou d'acier sans intérêt.

Mais après quelques étapes bien précises — fusion, mise en forme et une décharge électrique très puissante —, cette plaque se transforme en un aimant permanent capable de soulever dix fois son propre poids.

Dans cet article, en tant que professionnel aimants en barre sur mesure fabricant, laissez-moi vous montrer exactement comment cela se passe.

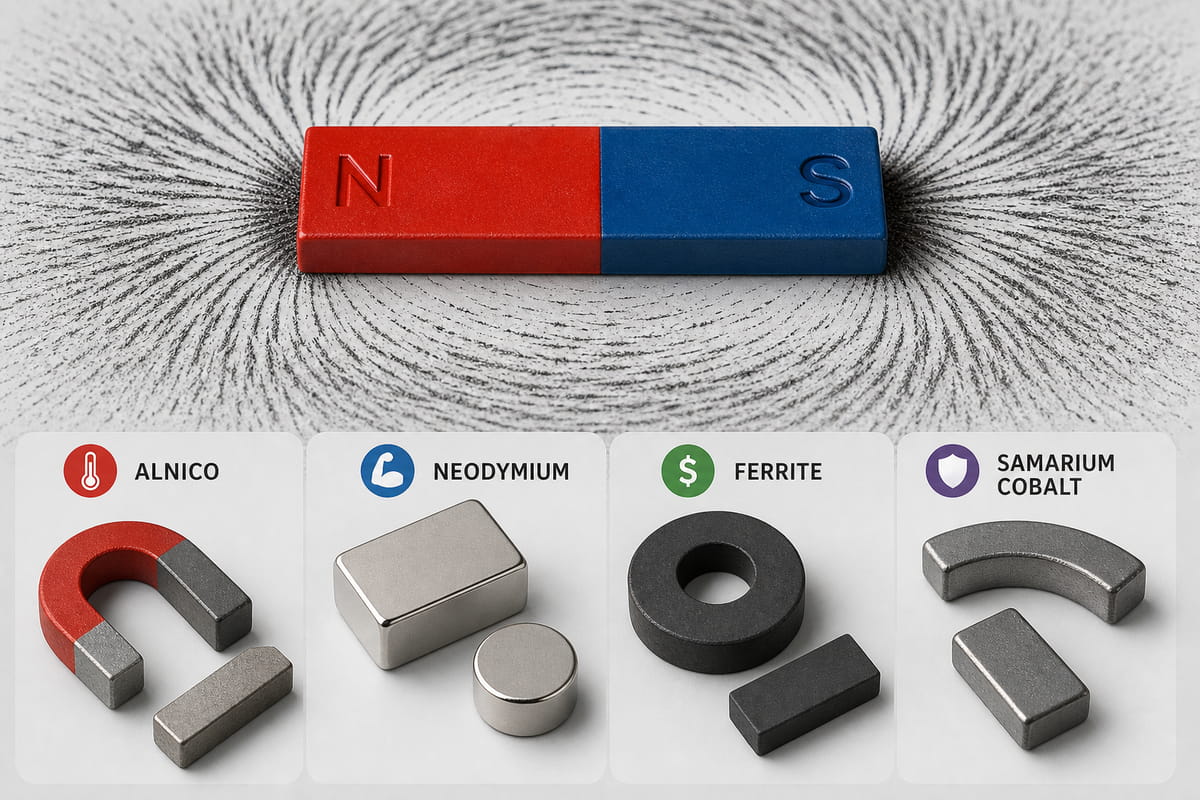

Qu'est-ce qu'un aimant en barre ?

Un aimant en barre est un morceau rectangulaire de matériau ferromagnétique. Il peut s'agir de fer, d'acier, d'Alnico ou même de néodyme. Il possède deux pôles — nord et sud — et génère un champ magnétique uniforme.

Le mot-clé ici est permanent.

Contrairement aux électroaimants (qui ont besoin d'électricité), les aimants en barre conservent leur magnétisme pendant des années. Voire des décennies.

Mais voilà le problème : Tous les aimants en barre ne se valent pas. Le matériau utilisé détermine leur puissance, leur durabilité et leur coût.

Voici les types les plus courants :

• Alnico (Aluminium-nickel-cobalt) : Résistant à la chaleur. Solide. Utilisé dans les moteurs.
• Néodyme (NdFeB) : L'aimant permanent le plus puissant connu à ce jour. Mais il est fragile.
• Ferrite (Céramique) : Bon marché. Peu résistante. On la retrouve dans les aimants de réfrigérateur.
• Samarium-cobalt (SmCo) : Résiste aux températures extrêmes. Résistant à la corrosion.

Passons maintenant au cœur du processus de fabrication.

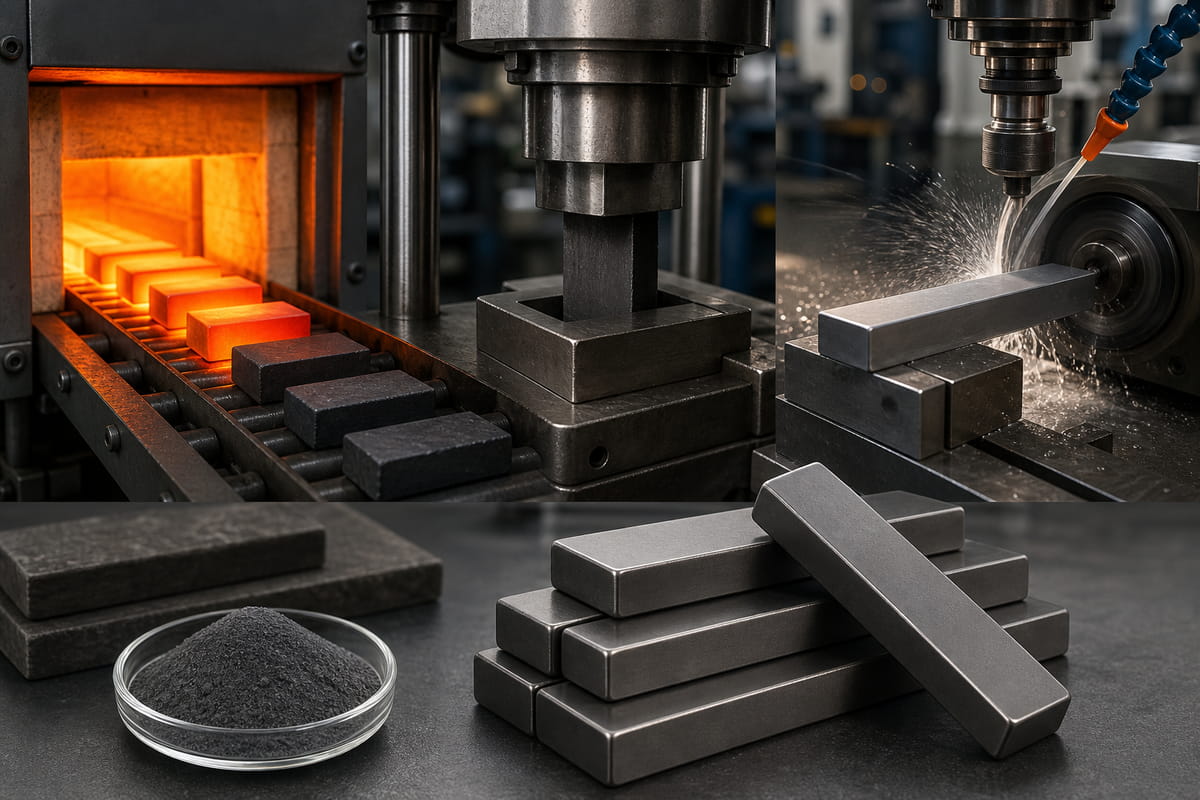

Comment fabrique-t-on les aimants en barre ?

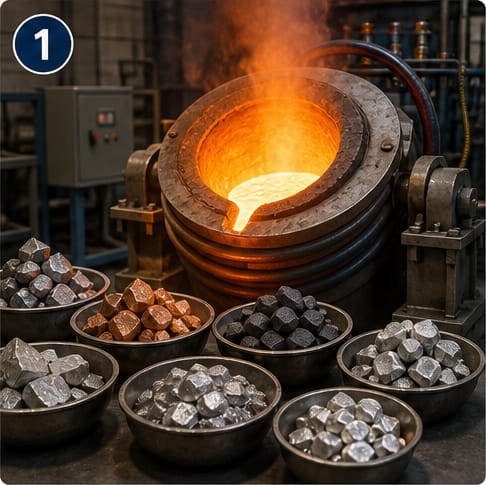

Étape 1 : Matières premières et fusion

Tout commence par une recette.

Conseil de pro : C'est la composition exacte des métaux qui détermine la puissance finale de l'aimant. Ce n'est pas une question de hasard, mais bien de métallurgie de précision.

Pour un aimant en barre en Alnico, voici ce qu’il faut savoir :

• Aluminium
• Nickel
• Cobalt
• Fer
• Cuivre (parfois)
• Titane (parfois)

Pour un aimant en barre en néodyme :

• Néodyme
• Fer
• Bore

Ces matières premières sont déversées dans un four à induction électromagnétique.

Ça vous dit ? Parlons un peu des températures.

Le four chauffe les métaux à une température supérieure à 1 600 °C (soit près de 3 000 °F). Tout fond pour former une masse liquide incandescente.

D'après mon expérience, C'est l'étape la plus dangereuse. Le métal liquide est si chaud qu'il peut percer le béton. Les ouvriers portent un équipement de protection complet. Aucun raccourci n'est autorisé.

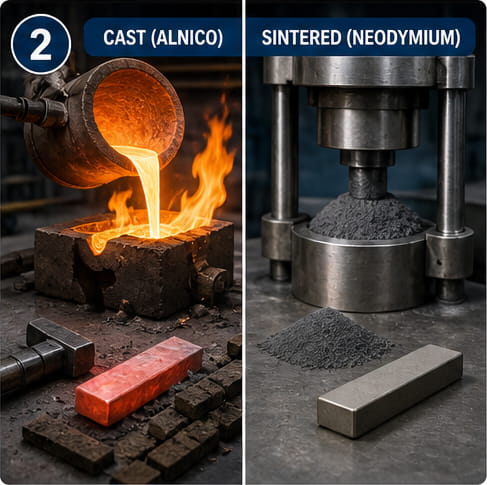

Étape 2 : Moulage ou pressage de la pièce

Une fois l'alliage fondu, il faut lui donner une forme.

C'est à ce stade que le processus se divise en fonction du matériau.

Pour les aimants moulés (Alnico)

Le métal en fusion est coulé dans moules en sable ou plaques de refroidissement.

En voilà une histoire incroyable :

Lorsque le métal en fusion entre en contact avec le moule en sable, le sable s'enflamme. Les gaz présents dans le sable durci sont inflammables. Vous verrez donc des flammes jaillir du moule. C'est tout à fait normal.

Au bout de quelques minutes, le métal a suffisamment refroidi pour conserver sa forme. Les ouvriers utilisent des marteaux pour briser le moule. La barre de métal est encore chaude, mais elle est solide.

Mais voilà le truc : À ce stade, le bar a magnétisme nul. Ce n'est qu'un morceau de métal.

Pour les aimants frittés (néodyme, ferrite, SmCo)

Pour ceux-ci, la procédure est différente.

L'alliage est broyé en une poudre ultra-fine. Il s'agit de particules de 3 à 7 microns de diamètre. C'est plus petit qu'un cheveu humain.

Cette poudre est chimiquement réactive. Elle peut en effet s'enflammer au contact de l'air. C'est pourquoi elle est manipulée sous atmosphère de gaz inerte (comme l'argon).

Ensuite, la poudre est compressée dans un moule sous une pression extrême. Imaginez presses hydrauliques qui compressent la poudre pour lui donner la forme d'une barre.

Le résultat ? Un aimant “ vert ” : dense, mais pas encore magnétique.

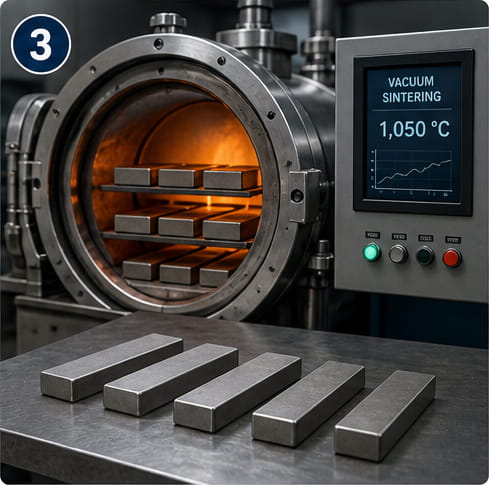

Étape 3 : Frittage (pour les aimants avancés)

Cette étape ne concerne que les aimants en néodyme, en samarium-cobalt et en ferrite.

Les barres de poudre compacte sont placées dans un four de frittage sous vide.

La température atteint une valeur légèrement inférieure au point de fusion. Les particules se fondent les unes dans les autres. La barre rétrécit d'environ 15–20% de manière linéaire.

Conseil de pro : pendant le frittage, l'aimant présente une surface rugueuse et n'émet aucun champ magnétique externe. Il ressemble toujours à un morceau de métal ordinaire et se comporte comme tel.

Après le frittage, le SmCo subit une étape supplémentaire appelée solutionnalisation. Considérez cela comme une “ réinitialisation ” de la structure cristalline.

Ensuite, les deux matériaux sont soumis à une température plus basse trempe traitement. Cela permet de réduire les contraintes internes et de stabiliser le matériau.

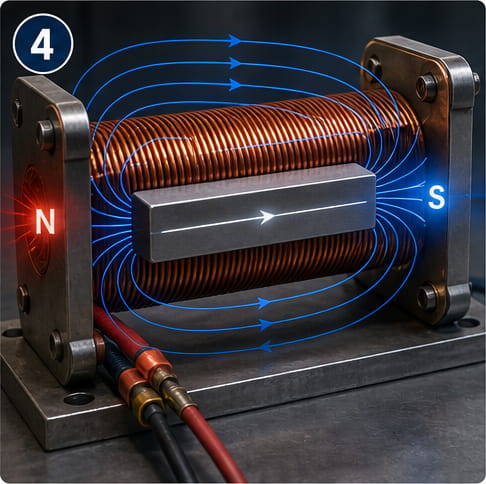

Étape 4 : Magnétisation

Et voilà, on entre dans le vif du sujet.

La barre n'est toujours pas magnétique. Toutes ces minuscules régions magnétiques à l'intérieur — appelées domaines—pointent dans toutes les directions.

Pour y remédier, il vous faut un machine à magnétiser.

Voici comment cela fonctionne :

La barre est placée à l'intérieur d'un solénoïde (une grosse bobine de fil). Un courant électrique très puissant —des dizaines de milliers d'ampères—les étincelles jaillissent à travers la bobine.

Cela génère un champ magnétique d'une intensité incroyable.

Ce champ oblige tous les domaines à s'aligner dans la même direction. Les pôles nord sont orientés d'un côté. Les pôles sud, de l'autre.

Et hop !. Aimant permanent.

D'après mon expérience, cette étape ne dure qu'une fraction de seconde. Mais l'énergie mobilisée est énorme. Les condensateurs se chargent à haute tension, puis déversent toute cette énergie dans la bobine en une seule impulsion.

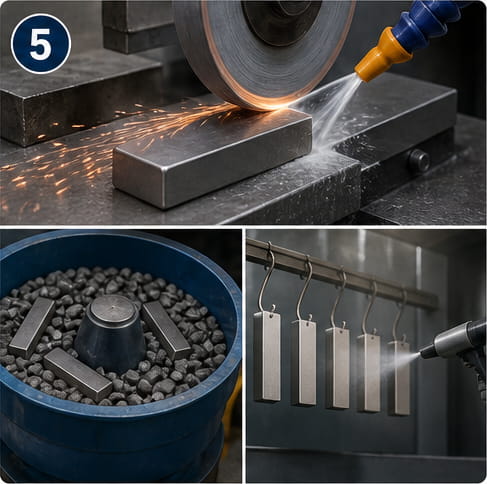

Étape 5 : Finition et revêtement

L'aimant est désormais magnétique. Mais il n'est pas encore prêt à affronter le monde réel.

Tout d'abord, il faut que ce soit usiné aux bonnes dimensions.

C'est un peu délicat.

Le matériau de l'aimant est cassant et dur—comme le Rockwell C 57 à 61. C'est plus dur que la plupart des aciers.

Vous ne pouvez donc pas utiliser d'outils de coupe classiques. Il vous faut meules diamantées ou Usinage par électroérosion.

Les ouvriers poncent les surfaces pour les lisser. Ils coupent la barre à la longueur et à la largeur exactes. Ils éliminent les arêtes vives à l'aide d'un tambour vibrant rempli de granulés abrasifs.

Ensuite, l'enduction.

Pourquoi ?

• Aimants en néodyme La rouille. Et pas qu'un peu. Il faut les protéger.
• Aimants SmCo sont plus résistants, mais tirent tout de même profit d'un revêtement.

Parmi les revêtements courants, on peut citer :

• Époxy (pulvérisation à sec ou revêtement électrostatique)
• Nickel électrolytique
• IVD en aluminium (Dépôt par évaporation ionique)
• Phosphates de zinc, de fer ou de manganèse

En résumé : Sans revêtement, un aimant en barre de néodyme peut se réduire en poudre dans un environnement humide. Ne négligez pas cette étape.

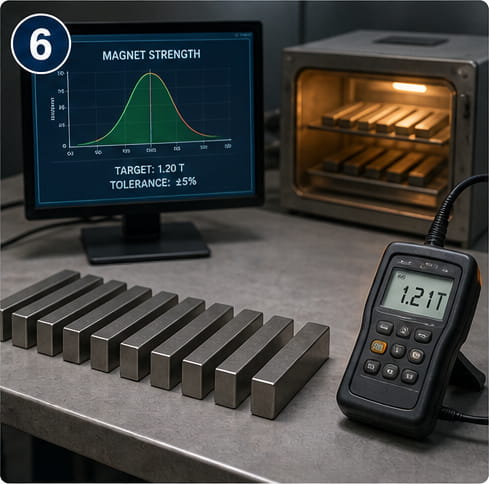

Étape 6 : Stabilisation et étalonnage

Pour certains aimants, il faut une étape supplémentaire.

Stabilisation C'est à ce moment-là que l'on soumet volontairement l'aimant à des températures élevées ou à des impulsions magnétiques inversées. Cela permet de “ prétraiter ” l'aimant afin qu'il ne perde pas de sa puissance lors d'une utilisation normale.

Étalonnage réduit la plage de performances d'un lot d'aimants. Ainsi, si vous fabriquez 1 000 aimants en forme de barre, ils auront tous à peu près la même puissance magnétique.

Cela revêt une importance particulière pour les applications industrielles — telles que les capteurs et les moteurs — où la régularité est essentielle.

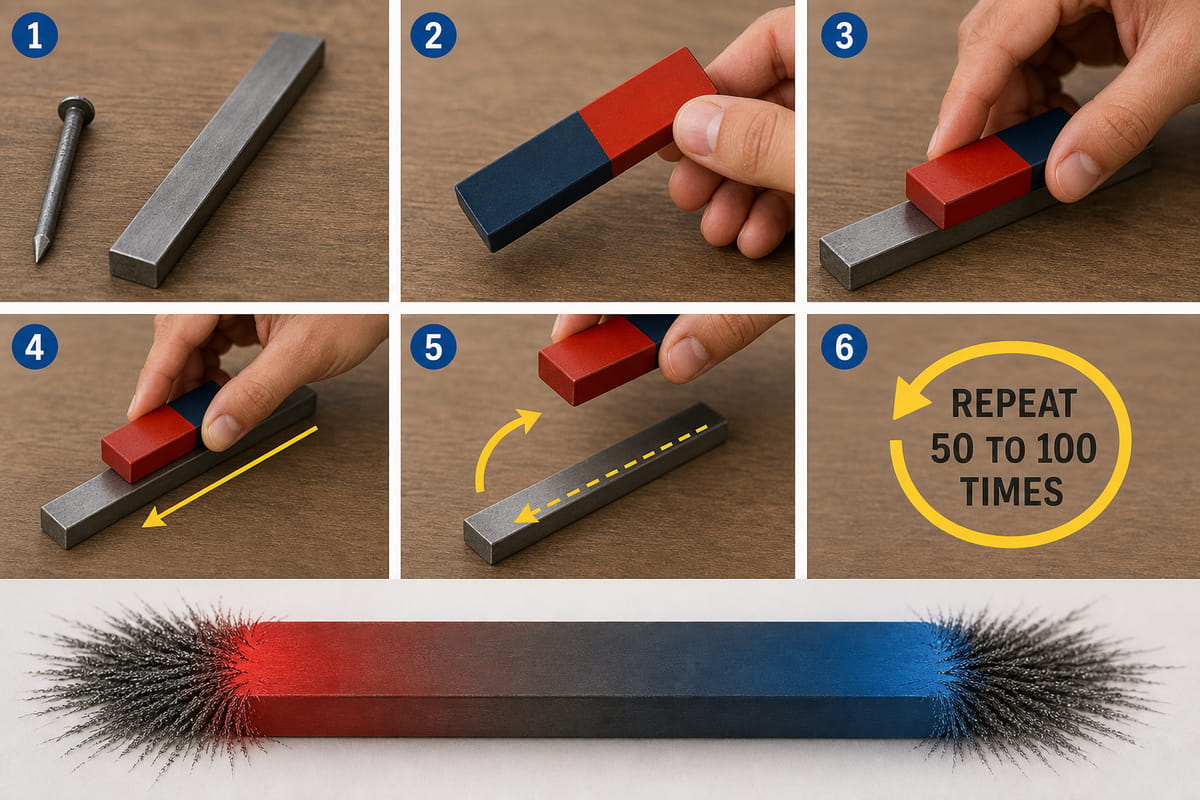

Comment fabriquer un aimant en forme de barre tout simple chez soi

Changeons de sujet.

Pas besoin d'une usine pour fabriquer un aimant en barre. Vous pouvez le faire chez vous.

Voici le méthode par traits:

• 1. Prenez une barre d'acier non magnétisée ou un gros clou en fer.
• 2. Prenez un aimant en barre permanent (qui soit déjà puissant).
• 3. Placez un pôle de l'aimant à plat contre la barre d'acier.
• 4. Faites glisser l'aimant vers le bas le long de la sur toute la longueur de la barre dans une direction.
• 5. Retirez l'aimant à la fin. Ramenez-le à son point de départ.
• 6. Répéter 50 à 100 fois.

Que se passe-t-il ici ?

Chaque passage aligne davantage de domaines magnétiques à l'intérieur de l'acier. Après un nombre suffisant de répétitions, les domaines restent alignés. Vous venez de créer un aimant en barre temporaire.

Mais voilà le problème : Cette méthode ne permet d'obtenir qu'un aimant peu puissant. De plus, son effet est temporaire. S'il tombe par terre ou s'il est exposé à la chaleur, il perdra son pouvoir magnétique.

Pour obtenir un aimant permanent de qualité industrielle, il faut suivre l'ensemble du processus de fabrication que j'ai décrit ci-dessus.

Erreurs courantes concernant les aimants en barre

Permettez-moi de clarifier certaines choses.

Mythe #1 : Les aimants restent magnétiques pour toujours. Faux. La chaleur, les chutes et les champs opposés puissants peuvent démagnétiser un aimant en barre. C’est pour cette raison qu’il existe des dispositifs de stabilisation.

Mythe #2 : On peut séparer les pôles Nord et Sud. Non. Si on casse un aimant en barre en deux, chaque morceau devient un aimant à part entière, doté des deux pôles. On ne peut jamais isoler un seul pôle.

Mythe #3 : Tous les aimants sont fabriqués de la même manière. Faux. Le moulage, le frittage, le collage et le moulage par injection sont tous des procédés différents. Chacun présente des avantages et des inconvénients.

Mythe #4 : Les aimants émettent des rayonnements. Non. Un aimant permanent génère un champ magnétique constant. Ce n'est pas du rayonnement. Vous êtes exposé aux champs magnétiques terrestres 24 heures sur 24, 7 jours sur 7.

Applications concrètes des aimants en barre

On pourrait croire que les aimants en barre ne servent qu'en cours de sciences.

Détrompez-vous.

On en trouve partout :

• Haut-parleurs et casques audio – Convertir des signaux électriques en sons.
• Moteurs électriques – On le retrouve partout, des outils électriques aux voitures électriques.
• Trains à sustentation magnétique – Utiliser la lévitation magnétique pour éliminer les frottements.
• appareils d'IRM – Générer des champs magnétiques puissants pour réaliser des examens d'imagerie du corps humain.
• Équipements de séparation – Éliminer les contaminants métalliques présents dans les aliments et les matières premières.
• Boussoles – S'aligner sur le champ magnétique terrestre.

En fait, si vous lisez ces lignes sur un ordinateur portable ou un téléphone, il y a en ce moment même un aimant en forme de barre à l'intérieur de votre haut-parleur.

En résumé

Alors, comment fabrique-t-on les aimants en barre ?

Il s'agit d'un processus en plusieurs étapes : faire fondre les métaux bruts, les mouler ou les emboutir pour leur donner leur forme, les fritter (si nécessaire), les magnétiser à l'aide d'une puissante impulsion électrique, les usiner aux dimensions requises, puis les recouvrir d'un revêtement protecteur.

Le résultat ? Un aimant permanent capable de fonctionner pendant des décennies.

Qu'il s'agisse d'une simple barre de ferrite bon marché dans votre réfrigérateur ou d'un bloc de néodyme ultra-puissant dans une éolienne, les principes sont les mêmes.
